A nomeação das camadas no AutoCAD pode ser utilizada para mapear secções e materiais para linhas centrais que estão a conectar-se no seu modelo. Certifique-se de que todas as mesmas secções e materiais estão agrupados numa camada para cada linha central.

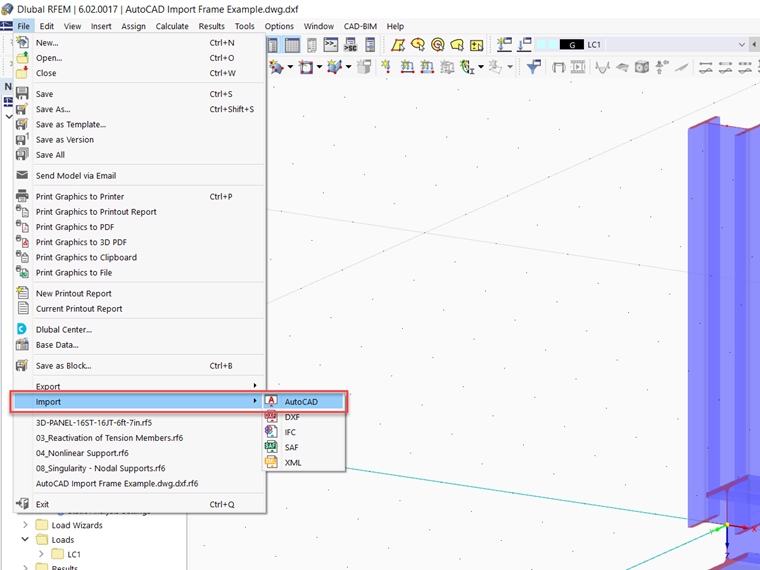

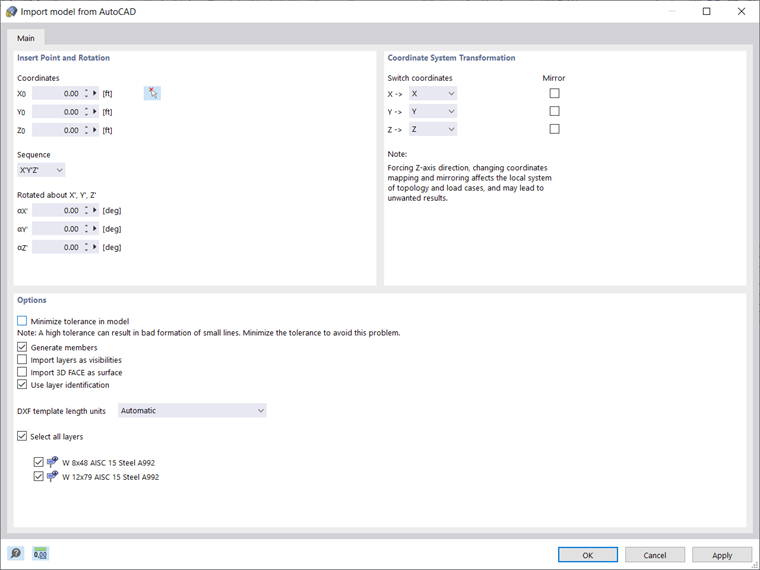

Em seguida, abra o RFEM 6, navegue até às opções de importação no menu Ficheiro e selecione AutoCAD. Irá aparecer uma nova caixa de diálogo e aqui selecione as opções "Usar identificação de camada" e "Gerar barras".

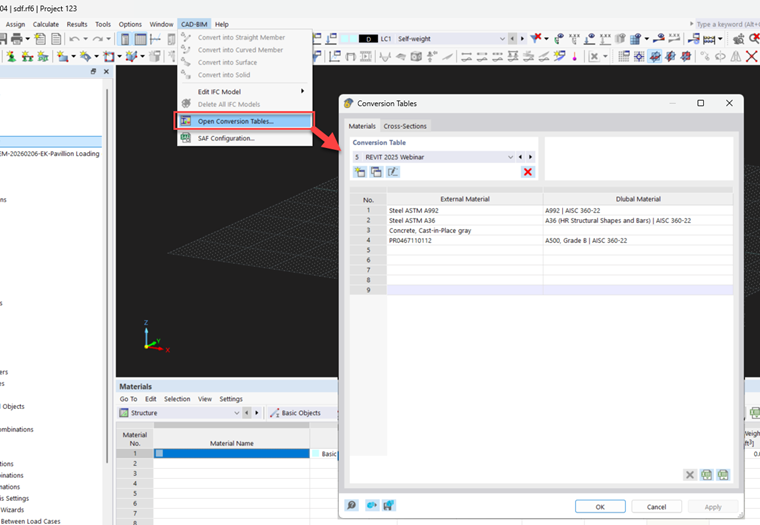

Clique em "OK" e depois aparecerá uma nova caixa de diálogo com o nome "Tabelas de conversão". É aqui que o nome da camada do AutoCAD é associado ao material e à secção no RFEM. Existem dois separadores, o primeiro é para Materiais e o segundo para Secções. No separador materiais, por exemplo, na coluna da esquerda tem de ser introduzido o nome exato da camada no AutoCAD e, em seguida, na coluna da direita existe um botão com 3 pontos na célula. Pressione este botão para exibir a biblioteca de materiais. Selecione o material e, em seguida, este será aplicado às linhas associadas à camada ligada.
Após ligar os materiais e as secções, clique em "OK" e depois aparecerá uma última caixa de diálogo com detalhes sobre o modelo importado. Clique em "OK" e depois verá o modelo com os materiais e secções mapeados.
Importação do AutoCAD para o RFEM 6 com secção e material
Como é que posso importar o meu modelo do AutoCAD para o RFEM 6 e efetuar a transferência das informações da secção e do material?
