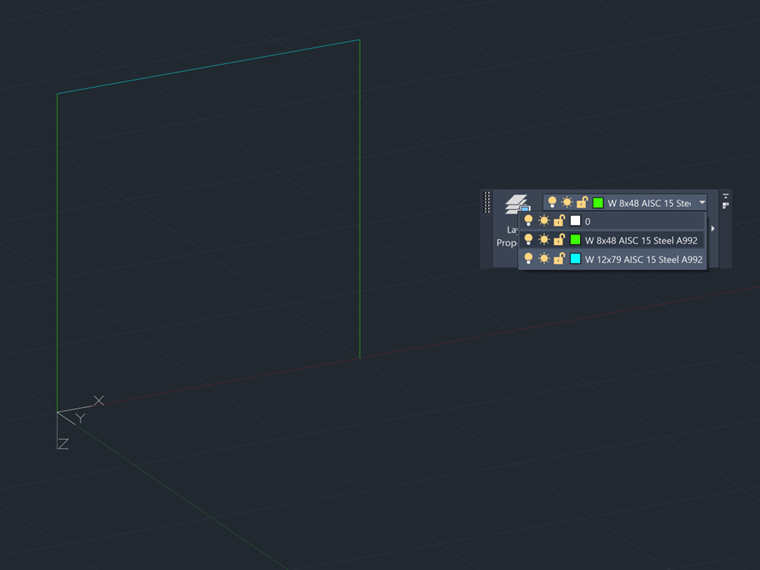

Именование слоев в AutoCAD можно использовать для сопоставления сечений и материалов с осевыми линиями, которые соединяются в вашей модели. Убедитесь, что все одинаковые сечения и материалы сгруппированы вместе в слое для каждой центральной линии.

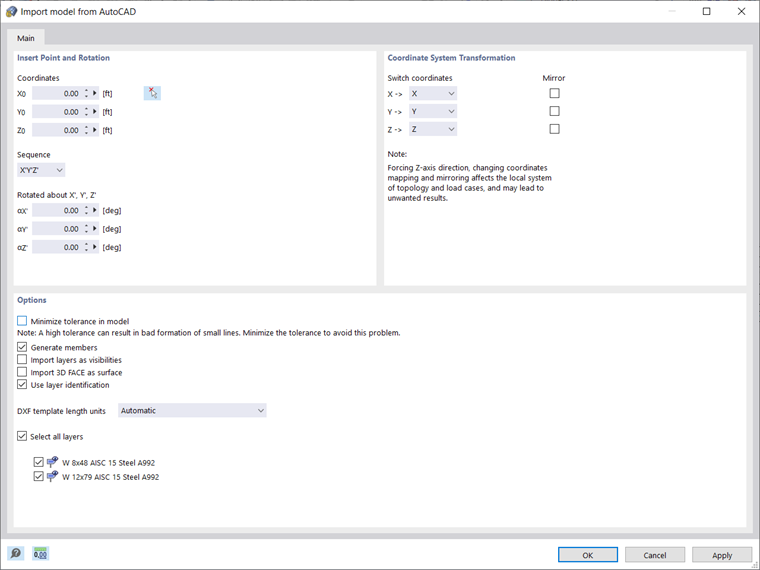

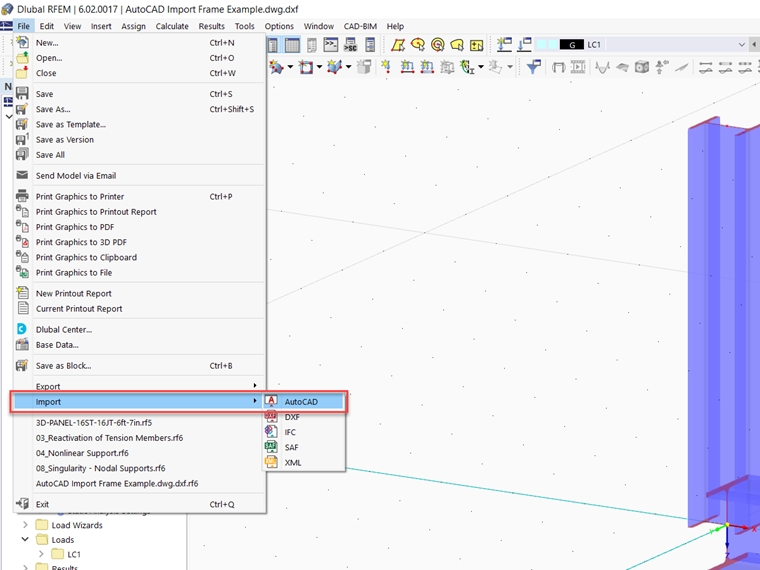

Затем откройте RFEM 6, перейдите к параметрам «Импорт» в меню «Файл» и выберите «AutoCAD». Появится новое диалоговое окно, в котором выберите параметры «Использовать идентификацию слоя» и «Создать стержни».

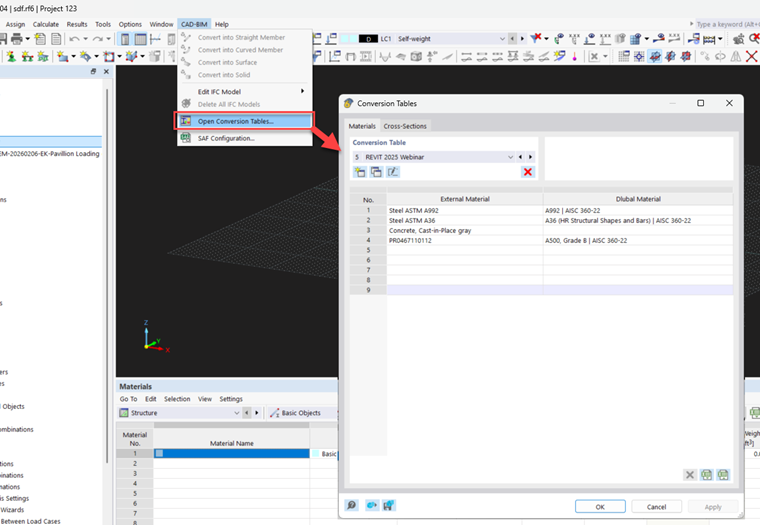

Нажмите «ОК», после чего появится новое диалоговое окно под названием «Таблицы преобразования». Здесь имя слоя из AutoCAD связывается с материалом и сечением в RFEM. Есть две вкладки, первая для материалов, а вторая для сечений. Например, на вкладке материалов в левом столбце необходимо ввести точное название слоя в AutoCAD, а затем в правом столбце находится кнопка с тремя точками в ячейке. Нажмите эту кнопку, и появится библиотека материалов. Выберите материал, и тогда он будет применен к линиям, связанным со связанным слоем.
После связывания материалов и сечений нажмите «ОК», после чего появится последнее диалоговое окно с подробностями об импортированной модели. Нажмите «ОК», после чего вы увидите модель с нанесенными на карту материалами и сечениями.
Импорт AutoCAD в RFEM 6 с сечением и материалом
Как я могу импортировать мою модель AutoCAD в RFEM 6 и перенести информацию о сечении и материале?
