Pytanie
Jak mogę utworzyć przekrój zakrzywiony lub łukowy?
Odpowiedź:

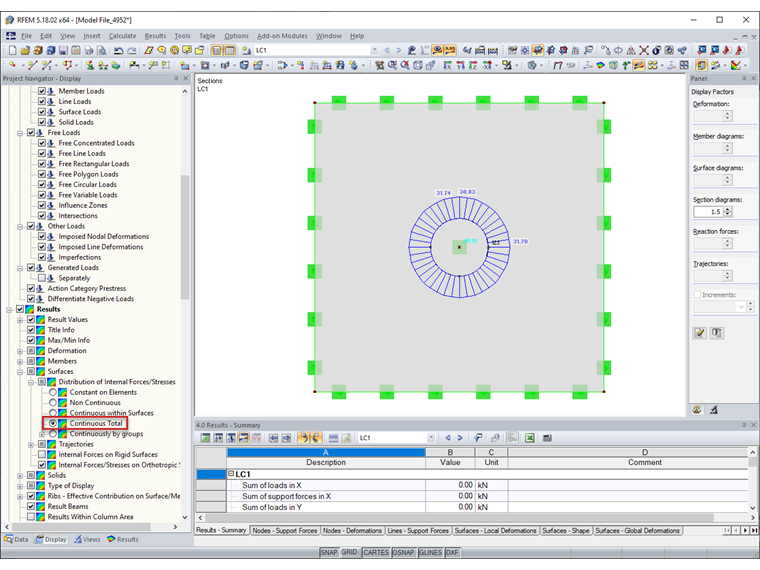

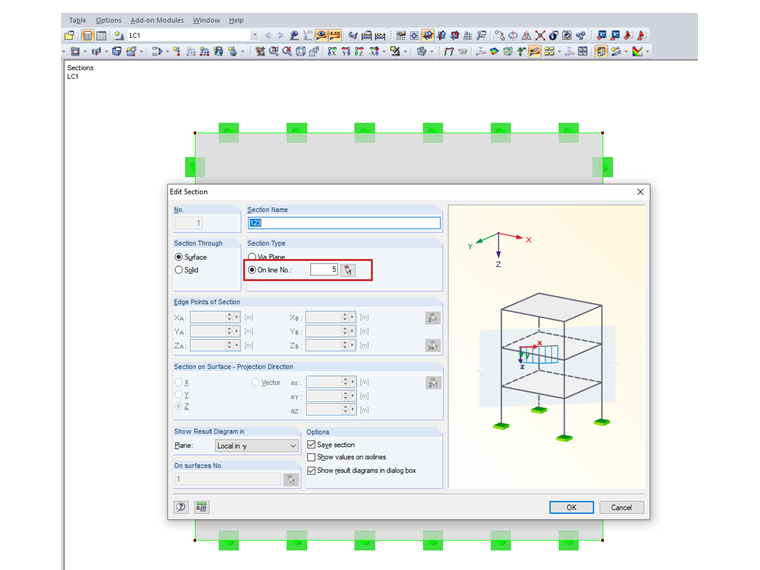

W tym celu najpierw należy utworzyć linię o żądanym kształcie na powierzchni w miejscu, w którym ma zostać utworzony przekrój. Przekrój można umieścić w tej linii (patrz rysunek 01). Jeżeli żaden element nie jest połączony z tą linią ani nie jest obciążony, należy najpierw poinformować generator siatek, że linia ta powinna zostać jeszcze wzmocniona (patrz Rysunek 02). Po obliczeniach można zobaczyć wyniki.Jeżeli wyświetlane są dwa wykresy wyników, oznacza to, że wynik wyświetlany jest z obu stron linii. W takim przypadku można ustawić wygładzanie sił wewnętrznych na „Ciągłe sumaryczne”. Następnie linie są wygładzane i pozostaje tylko jeden wykres wyników.
Czy mają Państwo jakieś pytania?
