问题
如何创建弯曲或拱形截面?
回复:

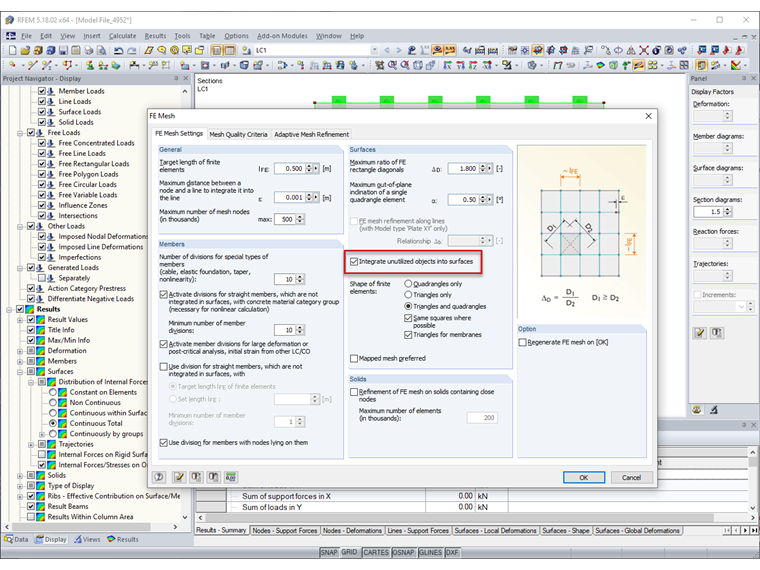

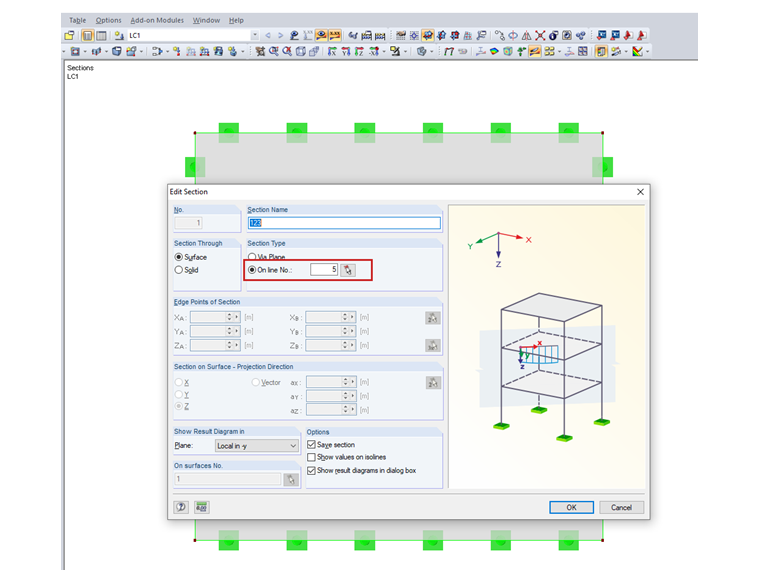

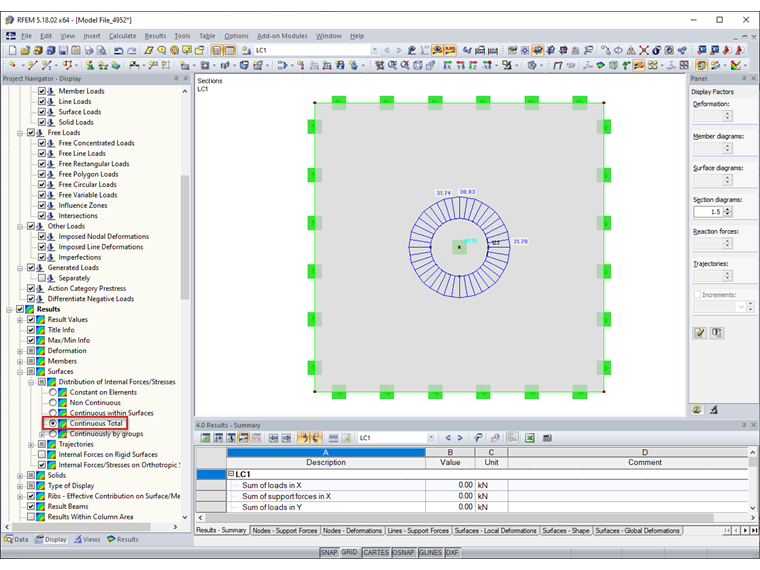

为此,首先必须在面上要创建剖面的位置创建一条所需形状的线。 然后可以将该截面布置在该线上 (见图 01)。 如果该线未连接任何单元且未施加荷载,则必须通知网格生成器该线仍需进行网格划分(见图 02)。 计算完成后,可以看到结果。如果显示的是两个结果图,那是因为结果是从线的两侧显示。 在这种情况下,可以将内力平滑设置为“连续总计”。 然后,在线平滑它们,只剩下一个结果图。
