Dotaz
Jak mohu vytvořit zakřivený resp. ohnutý řez?
Odpověď:

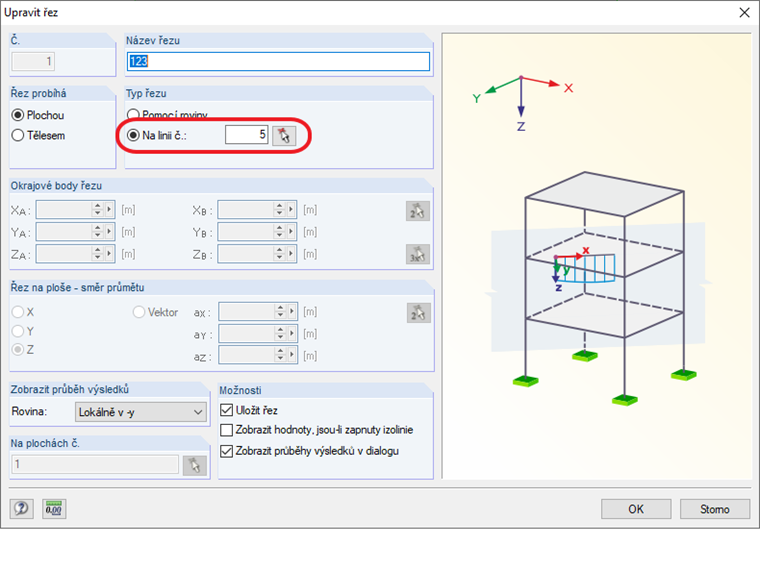

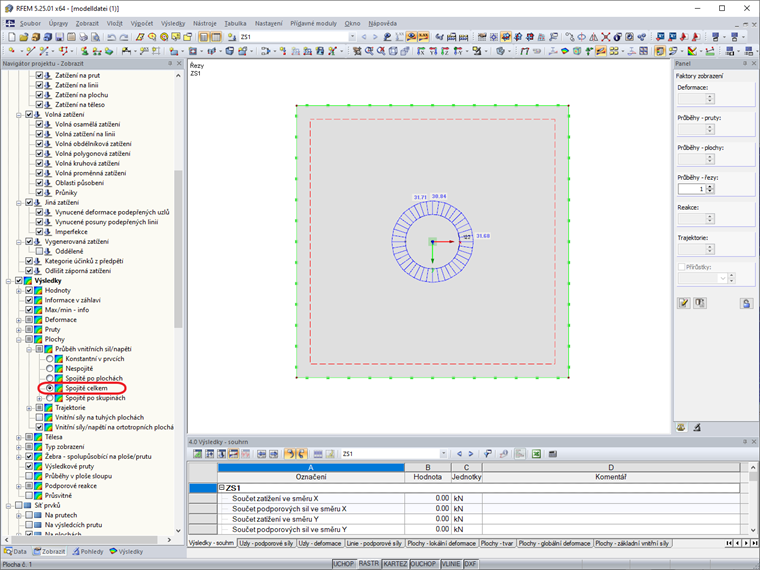

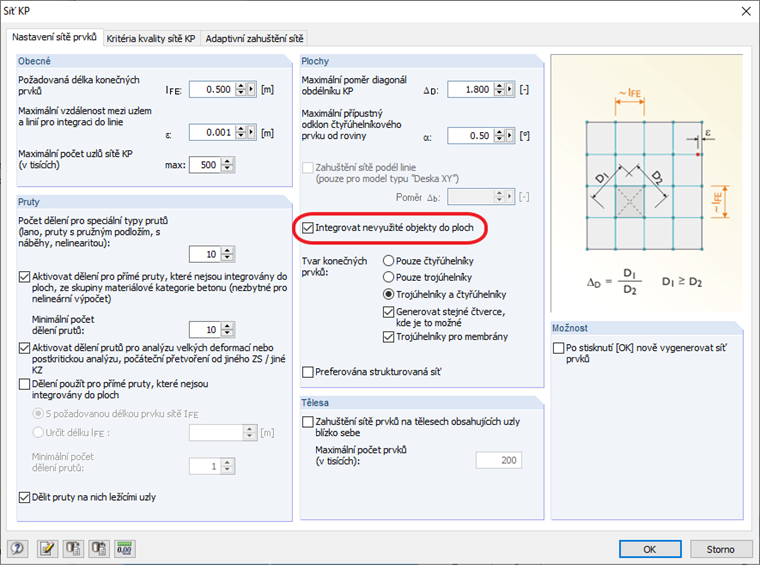

K tomu je třeba nejdříve vytvořit linii požadovaného tvaru v ploše v místě, kde má být vytvořen řez. Řez poté může být umístěn na této linii (viz Obrázek 01). Pokud na tuto linii není připojený žádný prvek s tuhostí a nepůsobí na ni také žádné zatížení, je nutné pro generování sítě poskytnout informaci, že tato linie by přesto měla být integrována do plochy (viz Obrázek 02). Po výpočtu je možné odečíst výsledky.Pokud se Vám zobrazí dva průběhy výsledků, je to proto, že se výsledek zobrazí pro obě strany linie. V tomto případě můžete nastavit vyhlazení vnitřních sil na "Spojitě celkem". Poté se vyhladí přes linie a zůstane pouze průběh výsledků.
