Pregunta
¿Cómo puedo crear una sección curva o arqueada?
Respuesta:

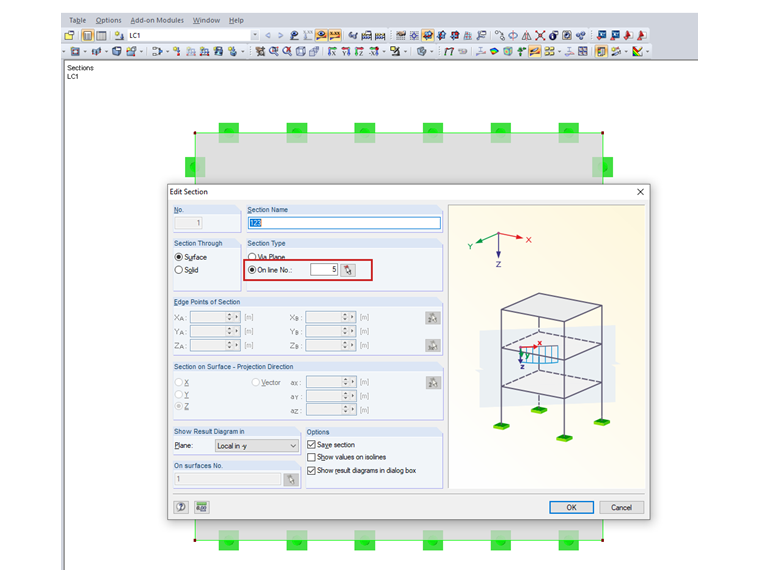

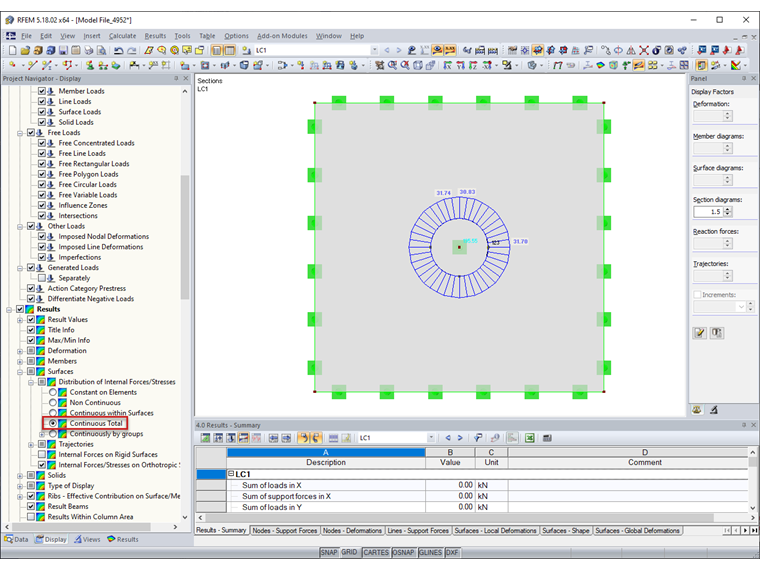

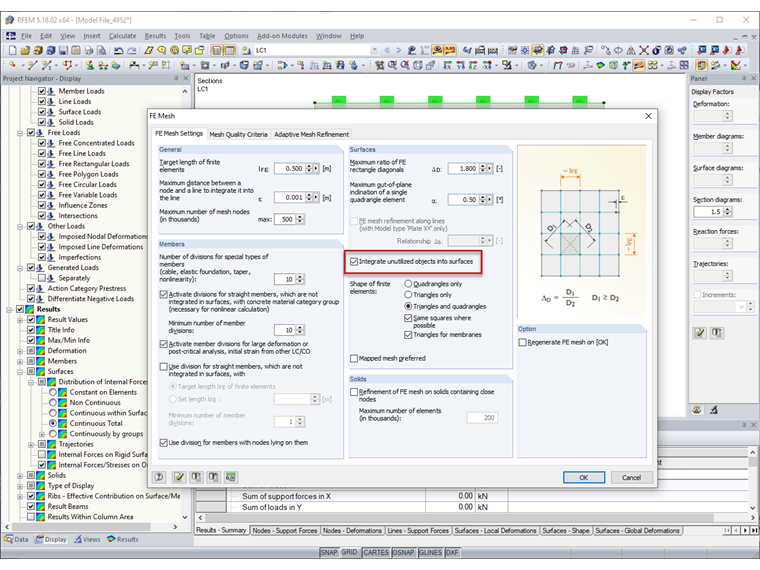

Para esto, primero es necesario crear una línea de la forma deseada en la superficie en la ubicación donde se va a crear la sección. La sección se puede organizar en esta línea (ver figura 01). Si no se conecta ningún elemento con rigidez a esta línea y no se aplica ninguna carga, primero debe informar al generador de malla que esta línea aún debe estar mallada (ver figura 02). Después del cálculo, se pueden ver los resultados.Si se muestran dos diagramas de resultados, se debe a que el resultado se muestra desde ambos lados de la línea. En este caso, puede establecer el suavizado de los esfuerzos internos en "Total continuo". Luego, se suavizan sobre las líneas y solo queda un diagrama de resultados.
