Вопрос
Как создать криволинейный или изогнутый разрез?
Ответ:

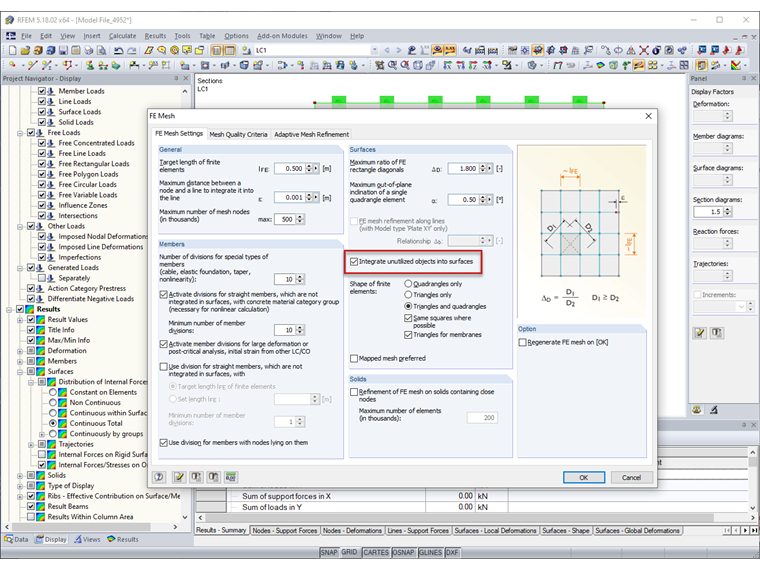

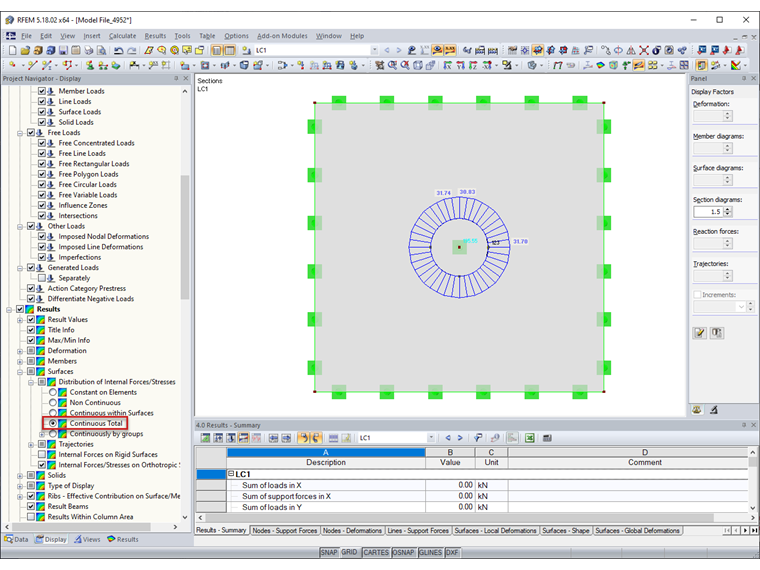

Для создания таких разрезов нужно сначала на соответствующем месте поверхности создать линию требуемой формы. Потом уже можно расположить на данной линий желаемый разрез (см. Рисунок 01). Если к данной линии не присоединен ни один элемент с жесткостью и на нее не действует никакая нагрузка, тогда нужно сначала «сообщить» генератору сетки, что данная линия все таки должна интегрироваться в поверхности (см. Рисунок 02). После выполнения расчета отобразит программа все доступные результаты.Если в программе отображаются две эпюры результатов, это значит, что результат отображается с обеих сторон линии. В данном случае можно установить сглаживание внутренних сил на «Непрерывно в целом», после чего результаты сглаживаются по линиям и в итоге отобразится только одна эпюра.
