Question
Comment puis-je créer une coupe en forme d'arc ou courbée ?
Réponse:

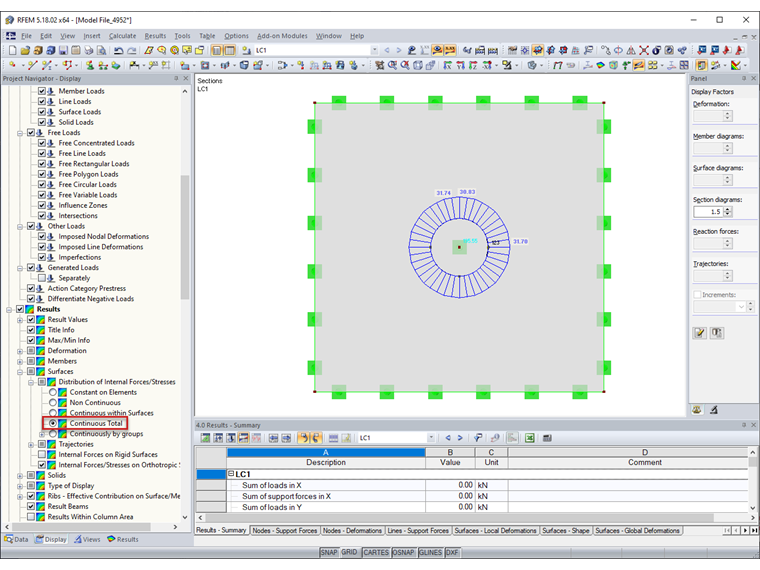

Pour ce faire, il est d'abord nécessaire de créer une ligne de la forme souhaitée dans la surface à l'emplacement où la coupe doit être créée. La coupe peut alors être disposée sur cette ligne (voir la Figure 01). Si aucun élément rigide n'est connecté à cette ligne et qu'aucune charge n'est appliquée, vous devez d'abord informer le générateur de maillage que cette ligne doit toujours être maillée (voir la Figure 02). Après le calcul, les résultats sont visibles.Si deux diagrammes de résultats sont affichés, c'est que le résultat est affiché des deux côtés de la ligne. Dans ce cas, vous pouvez définir le lissage des efforts internes sur « Continu total ». Ceux-ci sont ensuite lissés sur les lignes et il ne reste qu'un seul diagramme de résultats.
