Pergunta
Como é que posso criar um corte curvado ou arqueado?
Resposta:

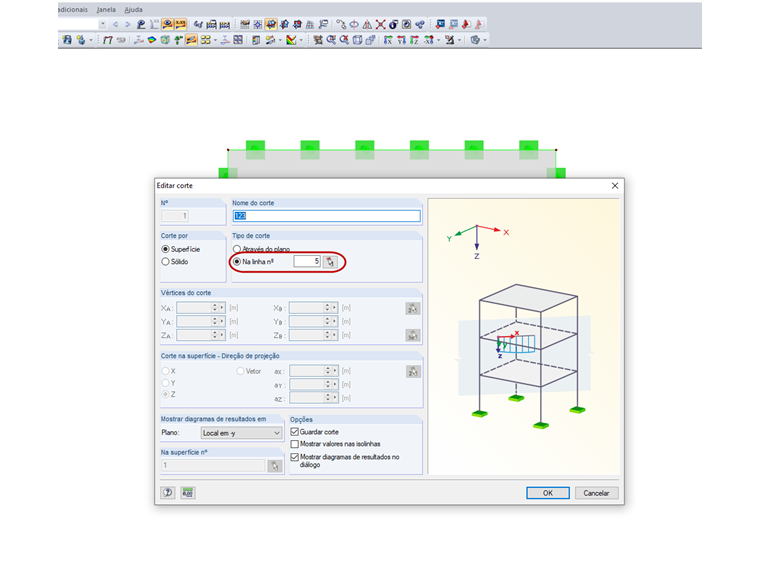

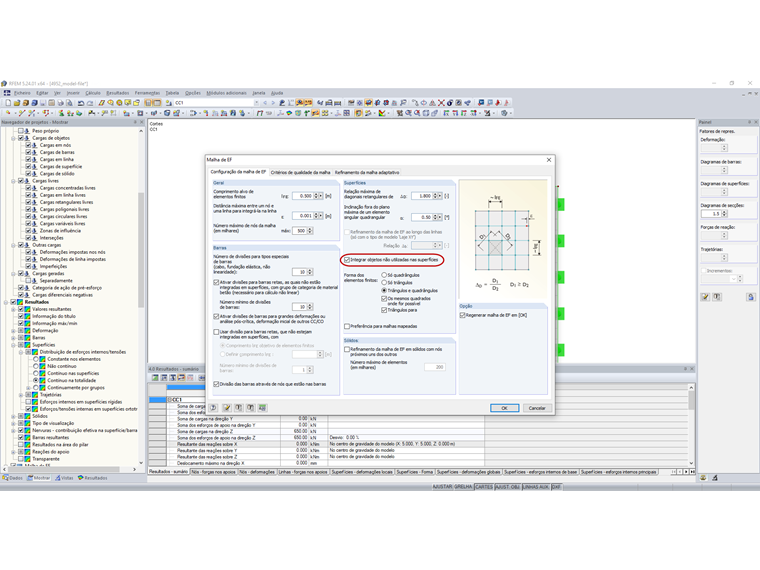

Para isso, é necessário primeiro criar uma linha com a forma desejada na superfície do local onde o corte deve ser criado. A secção pode então ser disposta nesta linha (ver Figura 01). Se nenhum elemento com rigidez estiver ligado a esta linha e nenhuma carga for aplicada, é necessário primeiro informar o gerador de malha de que esta linha também deve ser integrada na malha (ver Figura 02). Após o cálculo, os resultados podem ser visualizados.Se forem apresentados dois diagramas de resultados, é porque o resultado pode ser visualizado em ambos os lados da linha. Neste caso, pode definir a suavização dos esforços internos como "Contínuo na totalidade". Em seguida, estas serão suavizadas sobre as linhas, ficando disponível apenas um diagrama de resultados.
