Distribution de charge des cas de charge individuels sur différentes couches de verre d‘isolation

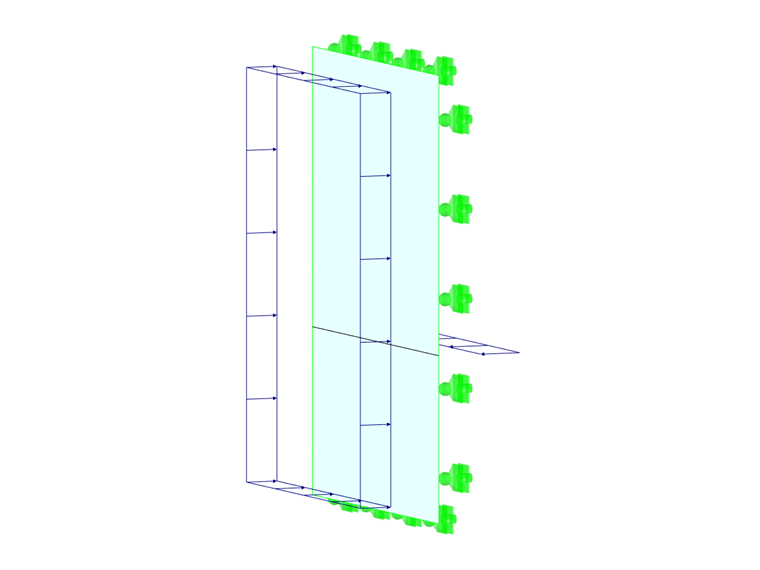

Le calcul de verres isolants verticaux nécessite l'attribution de charges différentes aux couches individuelles composants l'ensemble du vitrage. Une telle démarche ce produit, par exemple, avec les actions simultanées des charges de vent et de la protection antichute.

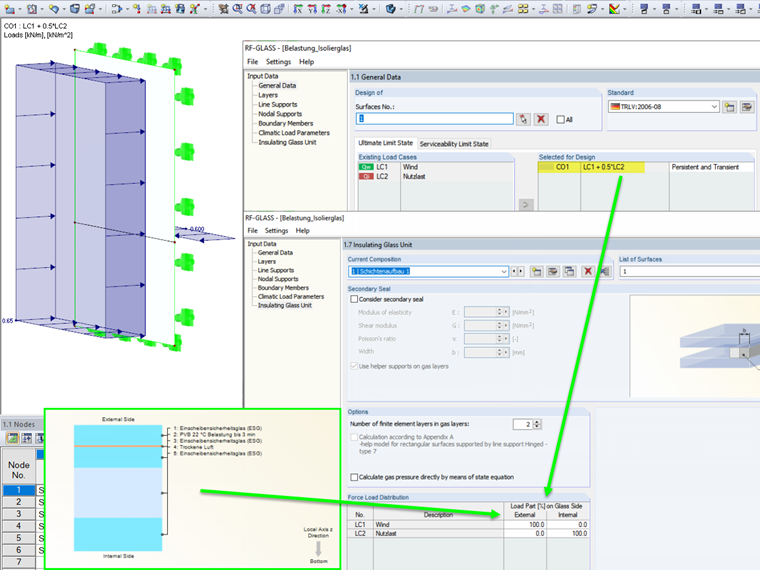

Dans ce cas, la charge de vent doit agir sur la couche externe et la charge de protection antichute sur la couche interne. Dans RF-GLASS, vous avez la possibilité de fusionner les cas de charge individuels en une combinaison de charges (CO) puis assigner respectivement les cas de charge contenus aux différentes faces en verre ( tableau 1.7 ) avant d'effectuer le calcul.

La distribution correcte des charges générées automatiquement à partir des charges climatiques est effectuée automatiquement. En revanche, des charges supplémentaires dans l'un de ces cas de charge peuvent à nouveau être contrôlées à l'aide du tableau.
