Aktywacja wstępnie zdeformowanego modelu równoważnego w RF-IMP dla kombinacji obciążeń

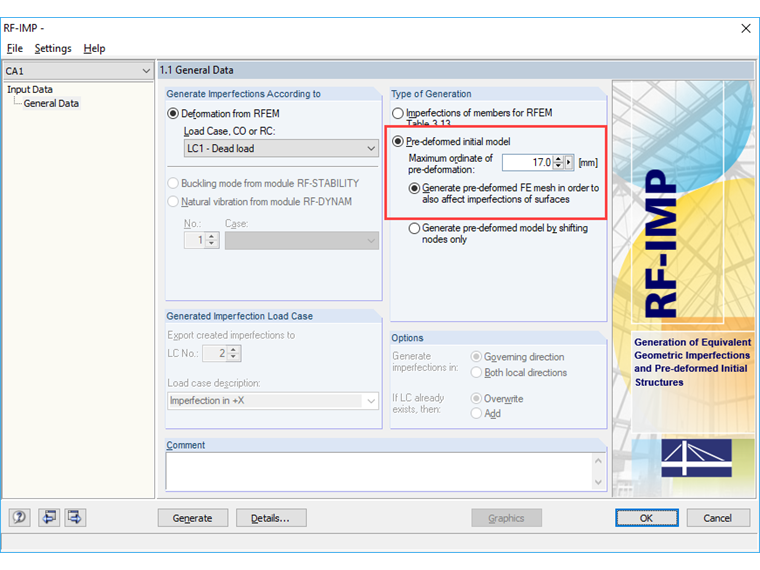

Wstępnie odkształcony model równoważny wygenerowałem przy użyciu RF‑IMP przy użyciu wstępnie odkształconej siatki ES. Wird das Ersatzmodell nun für alle Lastkombinationen berücksichtigt oder muss ich weitere Einstellungen tätigen?


Odpowiedź:

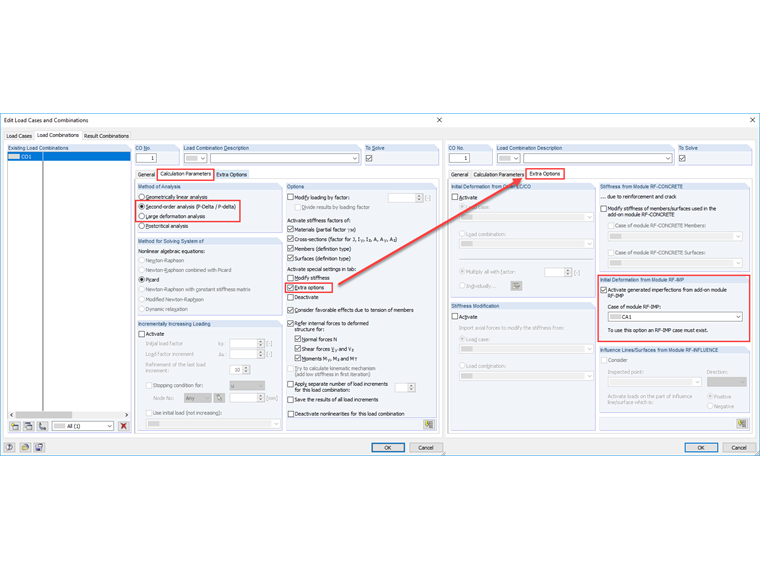

Wstępnie zdeformowany model zastępczy nie jest automatycznie aktywowany dla kombinacji obciążeń. Dies müssen Sie manuell in den Berechnungsparametern der Lastkombination einstellen. Aktivieren Sie dort die "Zusatzoptionen" und aktivieren Sie die Option "Anfangsverformung aus Modul RF-IMP".

Um die Option in mehreren Lastkombinationen gleichzeitig zu aktivieren, nutzen Sie einfach die Option mehrere Lastkombinationen zu markieren.

Die Berechnung mit dem vorverformten FE-Netz wird durchgeführt, wenn die entsprechenden Lastkombination nach Theorie II. analizy dużych deformacji.
