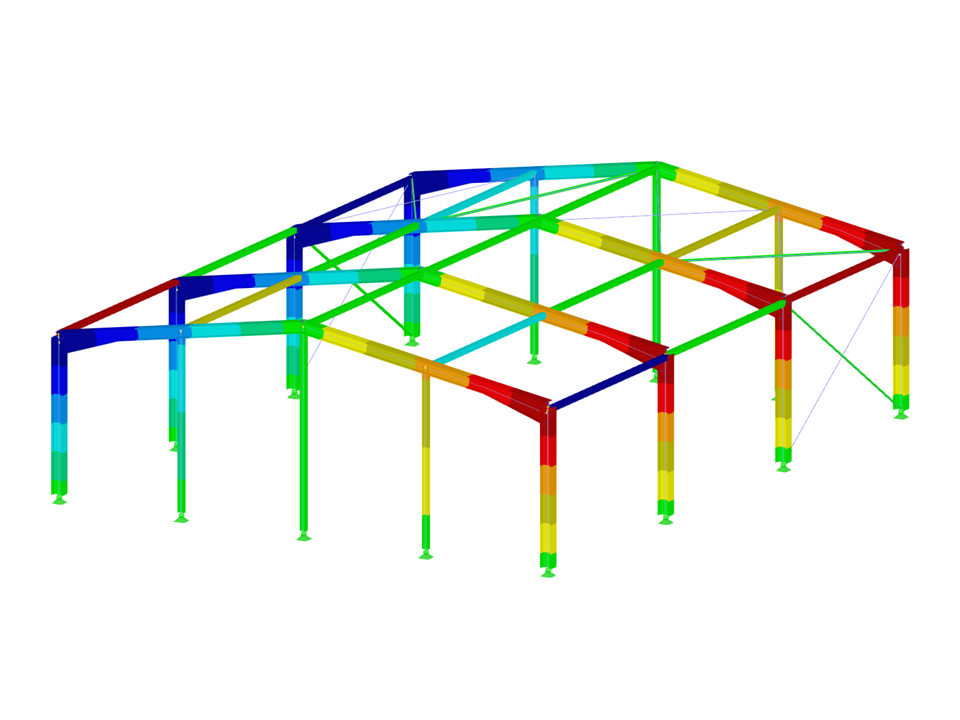

Konstrukcja stalowa 3D wraz z wymiarowaniem wg. CSA S16:19.
Model wykorzystany w
Stalowa konstrukcja hali | CSA S16:19
Liczba węzłów | 42 |
Liczba linii | 49 |
Liczba prętów | 49 |
Liczba powierzchni | 0 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 4 |
Ilość KO | 26 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 8,345 t |
Wymiary (metryczne) | 12,000 x 4,500 x 15,000 m |
Wymiary (imperialne) | 39.37 x 14.76 x 49.21 feet |
