Definicja obciążenia stałą temperaturą na wysokości przekroju

Chciałbym zdefiniować stałe obciążenie temperaturą na wysokości przekroju. Warum kann ich hierzu die Lastrichtung in lokaler x-Richtung des Stabes nicht auswählen?

Odpowiedź:

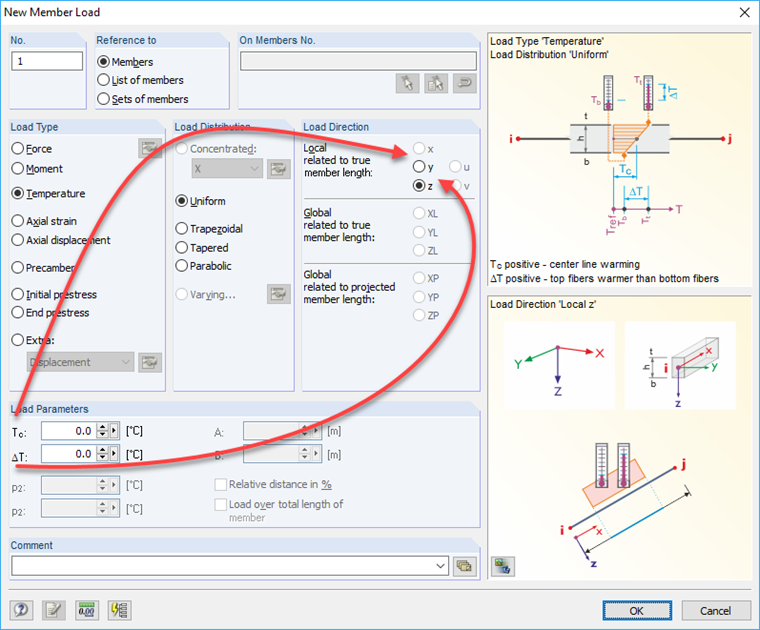

W celu stałego nagrzewania/chłodzenia przekroju (membrana) należy zdefiniować parametr obciążenia Tc. Dieser erzeugt automatisch eine Längenänderung entlang der x-Achse. Die Richtung x muss nicht explizit festgelegt werden.

Der Lastparameter ΔT beschreibt den Temperaturunterschied von Staboberseite zu Stabunterseite (Biegeanteil). Dieser kann in y- bzw. z-Richtung definiert werden.

obciążenie temperaturą
obciążenie temperaturą
Autor

Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
