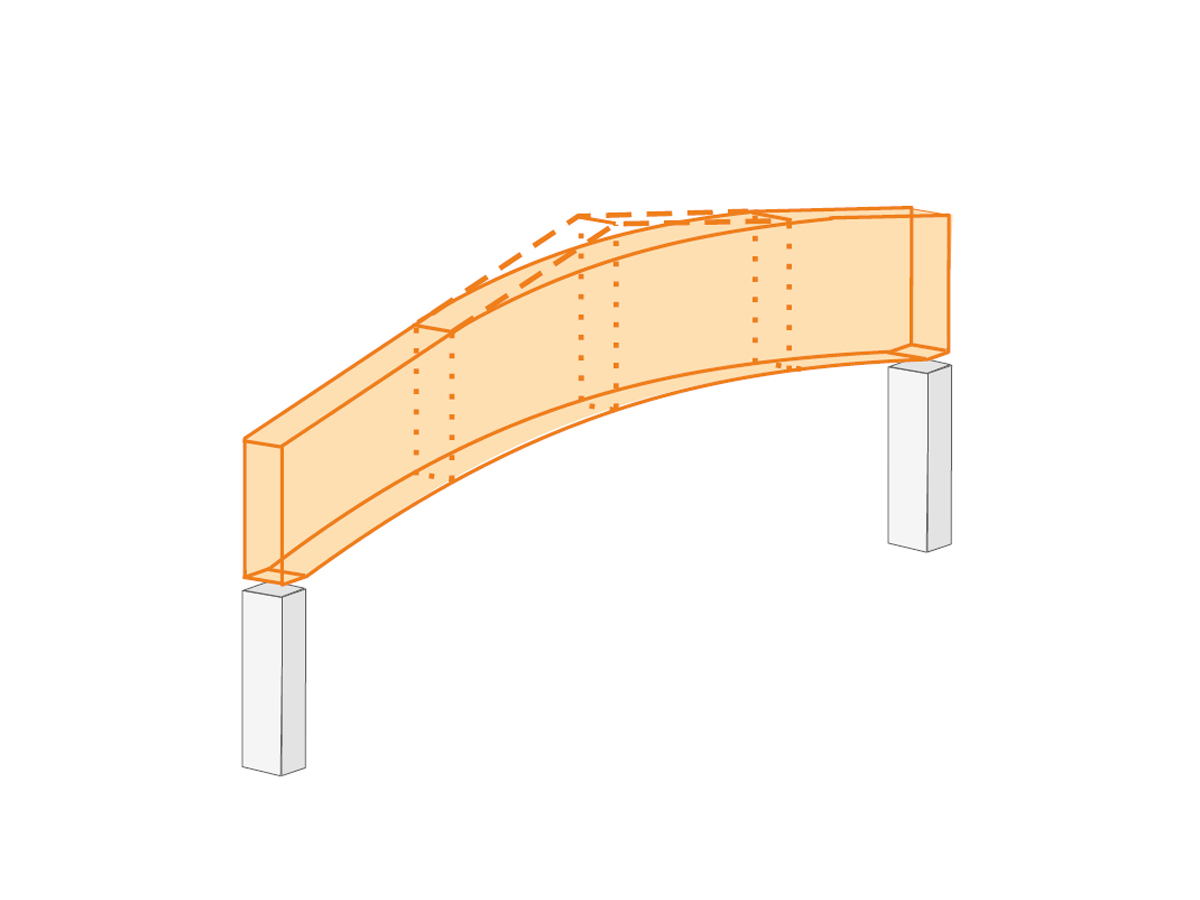

W większości przypadków domyślne ustawienie "Przesunięte końce prętów/zbiór końców prętów" jest odpowiednie do uwzględnienia w obliczeniach przemieszczeń całego układu konstrukcyjnego. W przypadku belki pokazanej na rysunku długość odniesienia została jednak zmieniona ręcznie na odległość pomiędzy podporami. W takim przypadku odkształcenie musi być odniesione do nieodkształconego układu, aby możliwe było uwzględnienie prawidłowego ugięcia w obliczeniach.
Relacja odkształceń
RF-/STEEL EC3 i RF-/TIMBER Pro nie tylko przeprowadzają obliczenia przekrojów i analizy stateczności, ale umożliwiają także obliczenia w stanie granicznym użytkowalności. Hierzu können die Verformungen auf das unverformte Ausgangssystem oder die verschobenen Stabenden bezogen werden.
