Projekt architektoniczny został opracowany przez kolońskich architektów MSM Meyer Schmitz-Morkramer. Za projekt konstrukcyjny odpowiadała między innymi firma osd GmbH & Co. KG z Frankfurtu, klient firmy Dlubal Software.
Planowanie konstrukcyjne, projektowanie fasad i fizyka budynków
Biuro do projektowania konstrukcji
OSD GmbH & Co. KG
www.osd.com

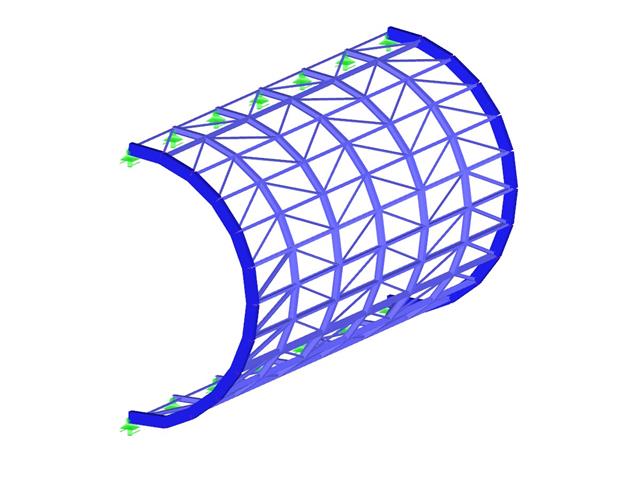

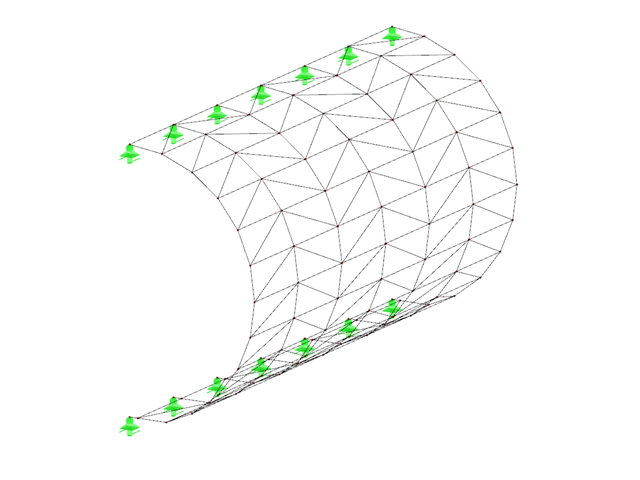

Modele zaokrągleń i schodów z wynikami w RFEM (© osd GmbH & Co. KG)
Planowanie konstrukcyjne, projektowanie fasad i fizyka budynków
Biuro do projektowania konstrukcji
OSD GmbH & Co. KG
www.osd.com
Modele zaokrągleń i schodów z wynikami w RFEM (© osd GmbH & Co. KG)
Stalowe schody
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 341 |
| Liczba linii | 463 |
| Liczba powierzchni | 212 |
| Ilość przypadków obciążenia | 8 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 5,319 t |
| Wymiary (metryczne) | 4,151 x 8,231 x 5,744 m |
| Wymiary (imperialne) | 13.62 x 27 x 18.85 feet |
| Wersja programu | 5.04.00 |
