该建筑项目是由科隆建筑师MSM Meyer Schmitz-Morkramer设计的。 Dlubal Software的客户,来自法兰克福的osd GmbH&Co. KG专门负责结构设计。
结构设计,幕墙设计和建筑物理
结构设计办公室
OSD GmbH&Co. KG
www.osd.com

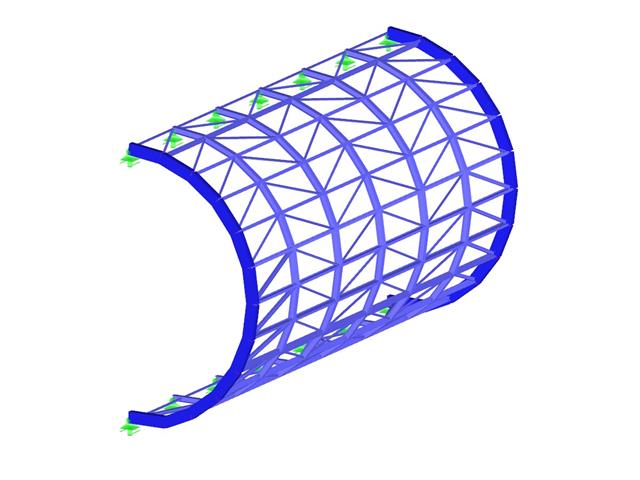

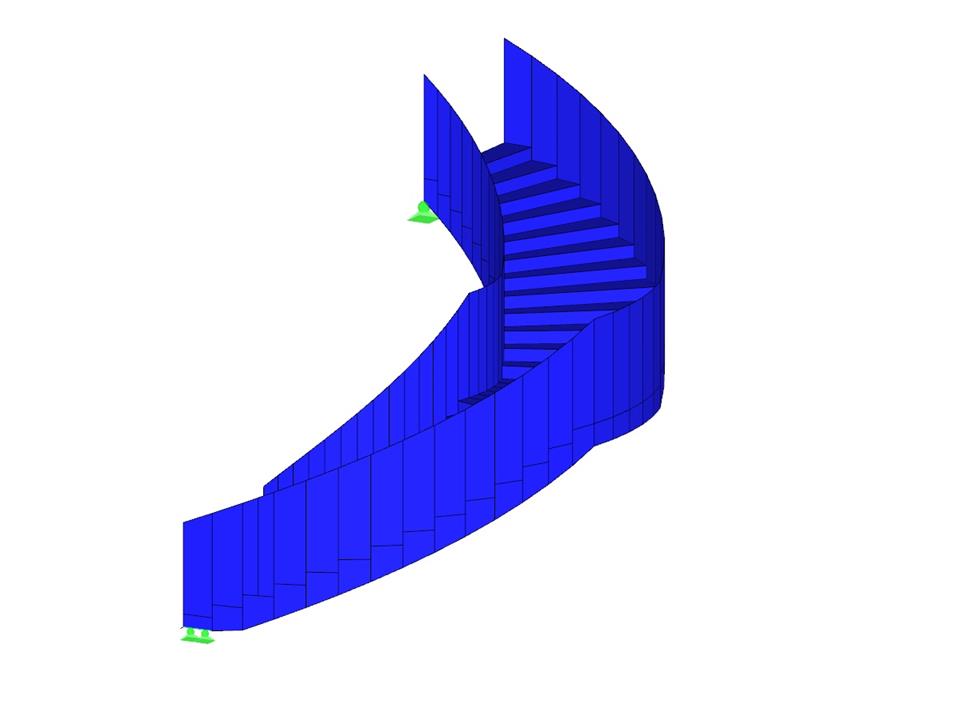

在RFEM中的舍入模型和楼梯模型(©osd GmbH&Co. KG)
结构设计,幕墙设计和建筑物理
结构设计办公室
OSD GmbH&Co. KG
www.osd.com
在RFEM中的舍入模型和楼梯模型(©osd GmbH&Co. KG)
钢楼梯
无法下载
客户项目/只视图
节点数目: | 341 |
线的数目 | 463 |
面的数目: | 212 |
荷载工况数目 | 8 |
结果组合数目 | 4 |
总重量 | 5,319 t |
翘曲区域尺寸 | 4.151 x 8.231 x 5.744 m |
软件版本 | 5.04.00 |
