Architektonický návrh pochází od architektů kanceláře msm meyer schmitz-morkramer z Kolína nad Rýnem. Firma osd z Frankfurtu nad Mohanem, která patří k zákazníkům společnosti Dlubal Software, se ujala mimo jiné práce na statickém posudku nosné konstrukce.
Statický výpočet, posouzení fasády, stavební fyzika
office for structural design
osd GmbH & Co. KG
www.osd.com

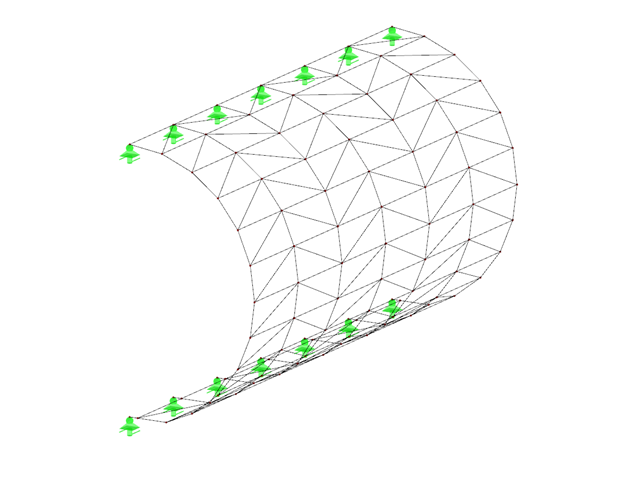

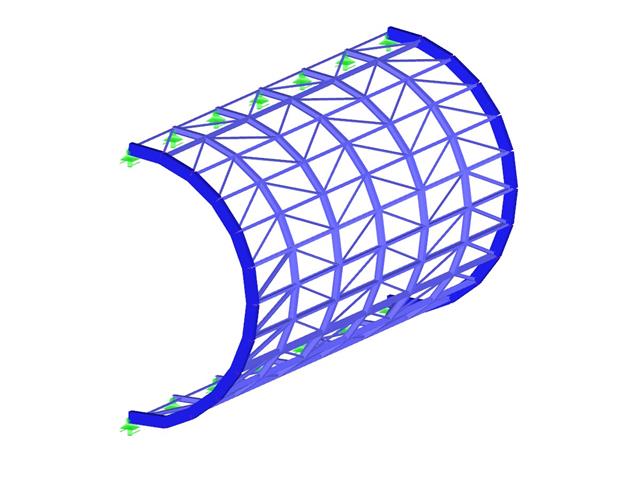

Model zaoblené stěny a schodiště s výsledky posouzení v programu RFEM (© osd GmbH & Co. KG)
Statický výpočet, posouzení fasády, stavební fyzika
office for structural design
osd GmbH & Co. KG
www.osd.com
Model zaoblené stěny a schodiště s výsledky posouzení v programu RFEM (© osd GmbH & Co. KG)
Dílčí modely

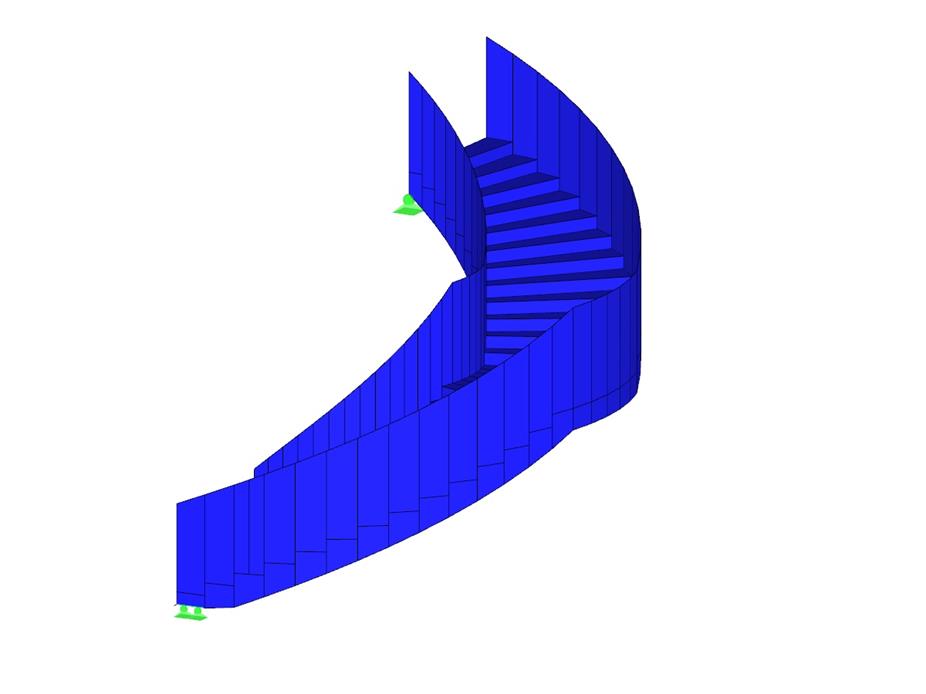

Ocelové schodiště
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 341 |
| Počet linií | 463 |
| Počet ploch | 212 |
| Počet zatěžovacích stavů | 8 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 5,319 t |
| Rozměry (metrické) | 4,151 x 8,231 x 5,744 m |
| Rozměry (imperiální) | 13.62 x 27 x 18.85 feet |
| Verze programu | 5.04.00 |
