La progettazione architettonica è stata verificata dagli architetti di Colonia msm meyer schmitz-morkramer. La progettazione strutturale è stata eseguita, tra l'altro, dal cliente di Dlubal Software, osd GmbH & Co. KG di Francoforte.
Progettazione strutturale, progettazione di facciate e fisica delle costruzioni
Ufficio per la progettazione strutturale
OSD GmbH & Co. KG
www.osd.com

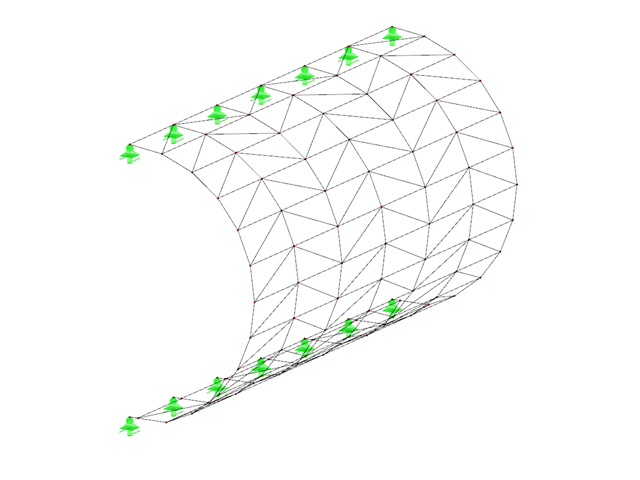

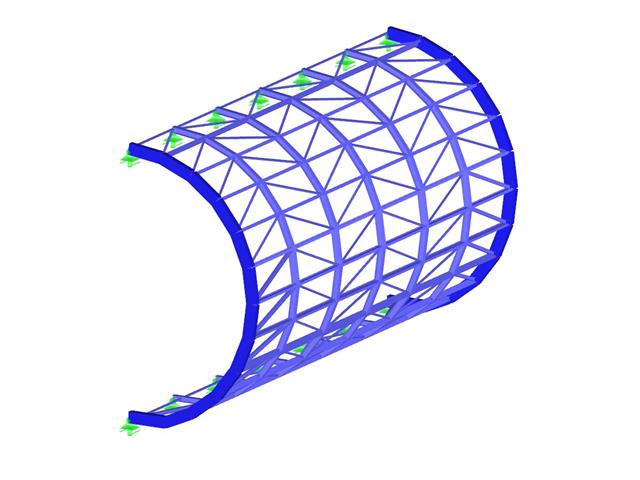

Modelli di arrotondamenti e scale con risultati in RFEM (© osd GmbH & Co. KG)
Progettazione strutturale, progettazione di facciate e fisica delle costruzioni
Ufficio per la progettazione strutturale
OSD GmbH & Co. KG
www.osd.com
Modelli di arrotondamenti e scale con risultati in RFEM (© osd GmbH & Co. KG)
Scala in acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 341 |
| Numero di linee | 463 |
| Numero di superfici | 212 |
| Numero di casi di carico | 8 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 5,319 t |
| Dimensioni (metriche) | 4.151 x 8.231 x 5.744 m |
| Dimensioni (imperiali) | 13.62 x 27 x 18.85 feet |
| Versione del programma | 5.04.00 |
