Архитектурный проект был разработан кельнскими архитекторами MSM Meyer Schmitz-Morkramer. За проектирование конструкций отвечала, в частности, фирма osd GmbH & Co. KG из Франкфурта, заказчик компании Dlubal Software.
Проектирование конструкций, проектирование фасадов и строительная физика
Бюро расчета конструкций
OSD GmbH & Co. KG
www.osd.com

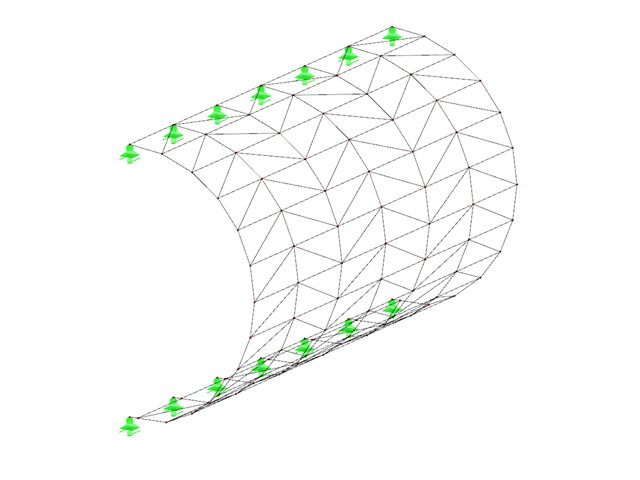

Модели закруглений и лестниц с результатами в программе RFEM (© osd GmbH & Co. KG)
Проектирование конструкций, проектирование фасадов и строительная физика
Бюро расчета конструкций
OSD GmbH & Co. KG
www.osd.com
Модели закруглений и лестниц с результатами в программе RFEM (© osd GmbH & Co. KG)

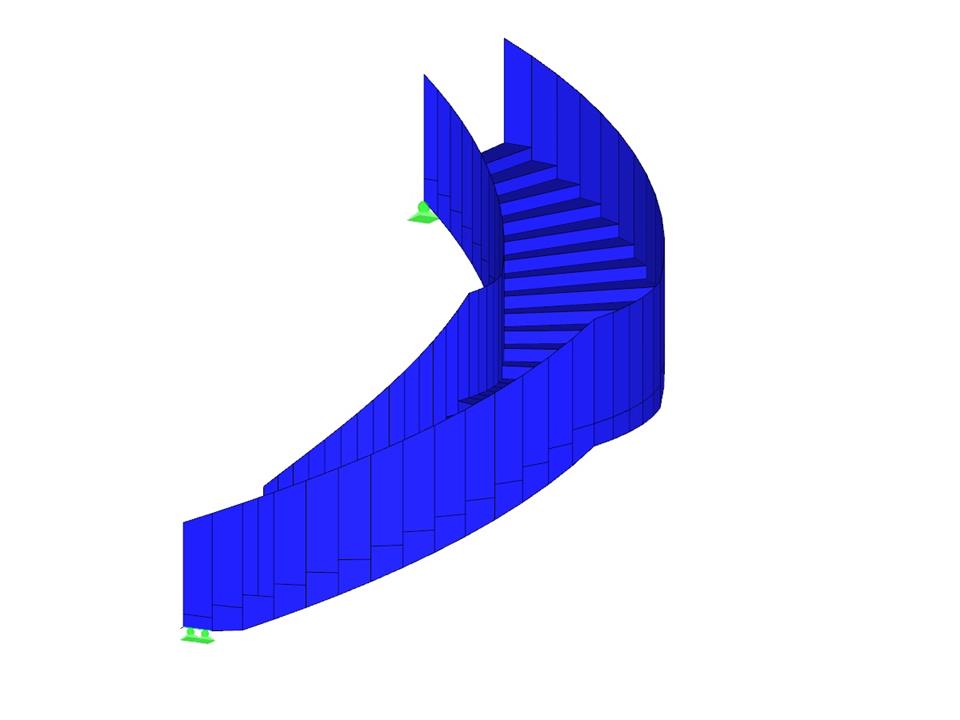

Стальная лестница
Скачивание невозможно
Проект заказчика / только просмотр
| Количество узлов | 341 |
| Количество линий | 463 |
| Количество поверхностей | 212 |
| Количество загружений | 8 |
| Количество расчетных сочетаний | 4 |
| Общий вес | 5,319 t |
| Размеры (метрические) | 4,151 x 8,231 x 5,744 m |
| Размеры (имперские) | 13.62 x 27 x 18.85 feet |
| Версия программы | 5.04.00 |
Длина: 00:00:22 min
Длина: 01:31:03 min
Функции продукта
Длина: 00:00:42 min
Длина: 00:52:56 min
Длина: 01:08:12 min
Длина: 00:58:00 min
Длина: 00:55:53 min
Длина: 01:02:19 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=21d94ec9a723c608496e9e95a21bb1309ab5067a)
Первым результатом расчета по МКЭ всегда являются деформации узлов сетки конечных элементов. На основе этих деформаций и жесткости элементов можно рассчитать деформации, внутренние силы и напряжения.
Плоская балка - это экономичный выбор для строительства длинных пролетов. Двутавровые стальные профлисты обычно имеют глубокую стенку для максимального увеличения несущей способности на сдвиг и разделения полок, и в то же время тонкую стенку для минимизации собственного веса. Из-за большого отношения высоты к толщине (h/tw ) могут потребоваться поперечные элементы жесткости для усиления тонкой стенки.
Понимание жесткости стальных соединений имеет решающее значение в проектировании конструкций. Часто соединения рассматриваются как шарнирные или жесткие, но это может привести к неэкономичным или даже опасным расчетам. Узнайте, как программа RFEM от Dlubal Software и аддон Стальные соединения помогают проверять жесткость соединений и сопротивление моменту, обеспечивая тем самым более безопасные и экономичные расчеты.
В аддоне Расчёт стальных конструкций для RFEM 6 доступны три типа рам (обычные, промежуточные и специальные). Результат сейсмического расчета по AISC 341-22 подразделяется на две части: требования к стержням и требования к соединениям.
- Многочисленные типы компонентов, такие как фундаментные и торцевые пластины, уголки стенок, ребристые плиты, косынки, элементы жесткости, вуты или ребра, для простого ввода типовых соединений
- Универсальность применения основных компонентов (например, пластин, сварных швов, болтов, вспомогательных плоскостей) для моделирования сложных соединений
- Графическое отображение геометрии соединения с динамическим обновлением во время ввода
- Широкий выбор форм сечений: Двутавры, швеллеры, уголки, тавры, пустотелые профили, составные профили и тонкостенные профили
- База данных в Центре Dlubal с большим количеством подключений к шаблонам на стороне программы, включая пользовательские шаблоны
- Автоматическая коррекция геометрии соединения на основе относительного расположения компонентов друг к другу – даже в случае последующего изменения конструктивных элементов
В предельной конфигурации для расчёта стальных соединений у вас есть возможность изменить предельную пластическую деформацию для швов.
Компонент «Опорная плита» позволяет рассчитывать соединения опорной плиты с помощью забетонированных анкеров. В этом случае рассчитываются пластины, швы, анкеровки и взаимодействие стали с бетоном.
В диалоговом окне «Изменить сечение» можно изобразить формы потери устойчивости для метода конечных полос (FSM) в виде трёхмерной графики.
Я сравниваю расчет на потерю устойчивости при изгибе по методу эквивалентных стержней и расчет внутренних сил по методу линейного статического расчета с расчетом напряжений по методу второго порядка, включая несовершенства. Различия очень большие. В чем может быть причина?
Несмотря на то, что в модуле RF -STEEL Surfaces заданы сглаженные диапазоны, они не учитываются при расчете. Какую настройку я пропустил?
Можно ли использовать дополнительный модуль RF-STEEL Surfaces для расчета огнестойкости стальных поверхностей?
Почему RF‑/STEEL не отображает при расчете расчетного сочетания те же максимальные внутренние силы, что и в результатах самого расчетного сочетания?
Мне нужно рассчитать стенной кронштейн из стальных кронштейнов, которые я смоделировал как компоненты поверхности в RFEM 5. Какой дополнительный модуль можно использовать для его расчета?
В программе RFEM/RSTAB я использую сечения со значениями, заданными прямым вводом. Как заставить дополнительный модуль RF‑/STEEL учитывать мои сечения?
.jpg?mw=350&hash=91f398b559b26a6ac36fd7ecdf5e395e7b9b856d)
