El proyecto arquitectónico fue diseñado por los arquitectos de Colonia MSM Meyer Schmitz-Morkramer. La empresa osd GmbH & Co. KG de Frankfurt, cliente de Dlubal Software, fue la responsable, entre otros, del diseño estructural.
Planificación estructural, diseño de fachadas y física de la construcción
Oficina para diseño estructural
OSD GmbH & Co.KG
www.osd.com

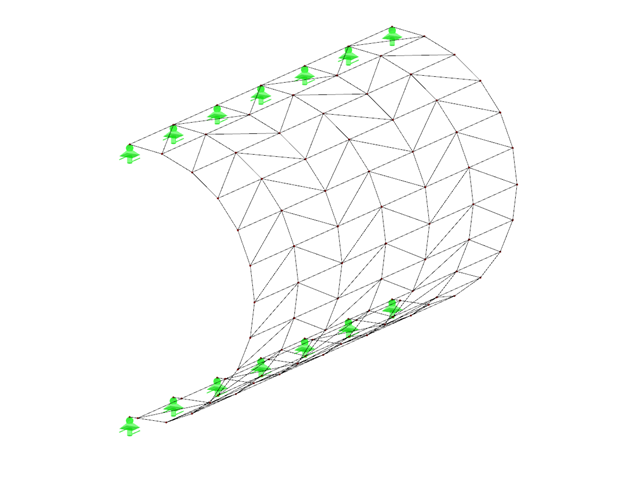

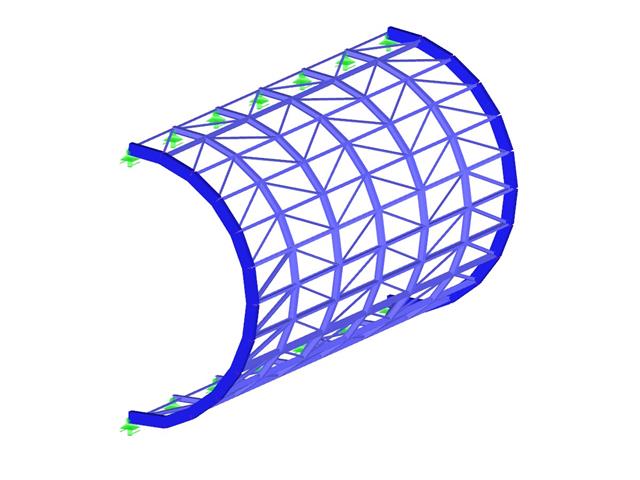

Modelos de redondeo y escalera con resultados en RFEM (© osd GmbH & Co. KG)
Planificación estructural, diseño de fachadas y física de la construcción
Oficina para diseño estructural
OSD GmbH & Co.KG
www.osd.com
Modelos de redondeo y escalera con resultados en RFEM (© osd GmbH & Co. KG)

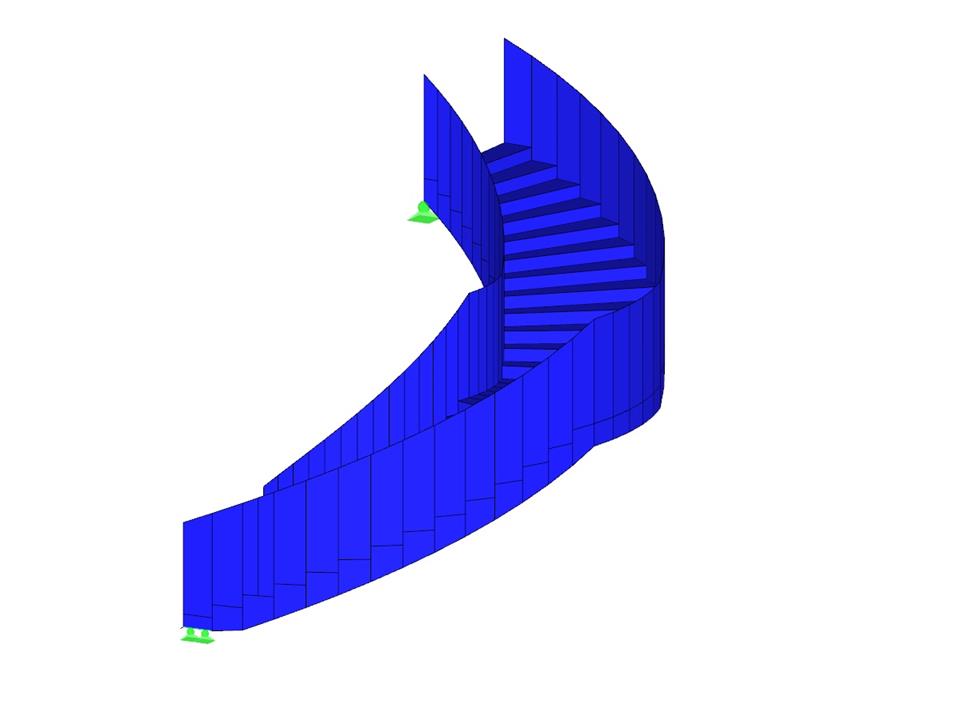

Escalera de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 341 |
| Número de líneas | 463 |
| Número de superficies | 212 |
| Número de casos de carga | 8 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 5.319 t |
| Dimensiones (métricas) | 4,151 x 8,231 x 5,744 m |
| Dimensiones (imperiales) | 13.62 x 27 x 18.85 feet |
| Versión del programa | 5.04.00 |
