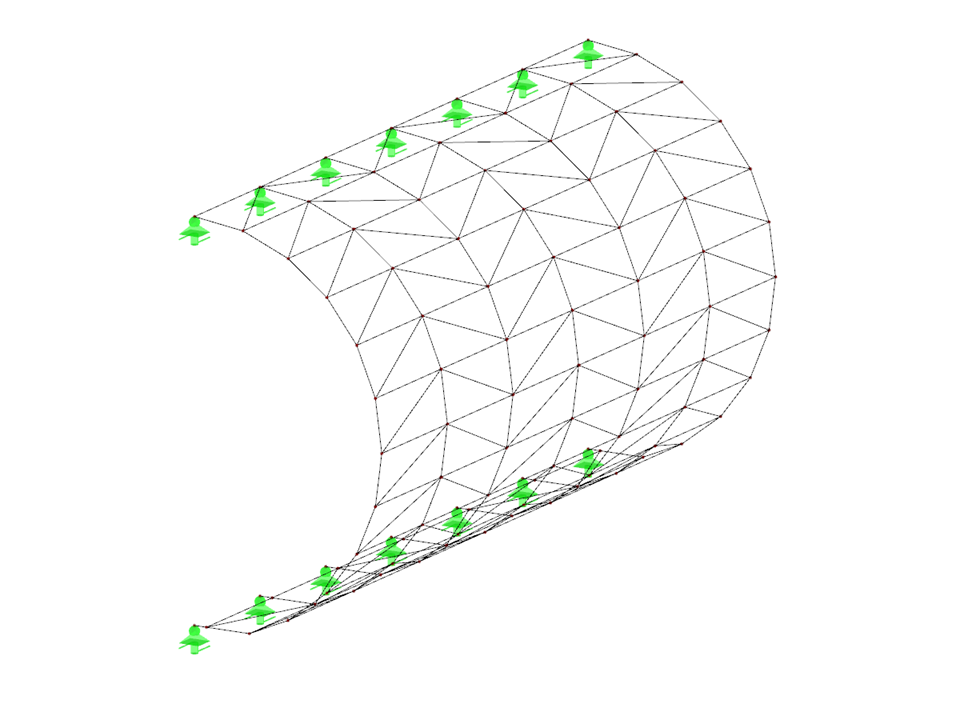

Estructura de forma redonda de BVB
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 98 |
| Número de líneas | 241 |
| Número de barras | 241 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 7 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 15.396 t |
| Dimensiones (métricas) | 4,825 x 17,313 x 9,450 m |
| Dimensiones (imperiales) | 15.83 x 56.8 x 31 feet |
| Versión del programa | 5.04.00 |
