Architektonický návrh pochází od architektů kanceláře msm meyer schmitz-morkramer z Kolína nad Rýnem. Firma osd z Frankfurtu nad Mohanem, která patří k zákazníkům společnosti Dlubal Software, se ujala mimo jiné práce na statickém posudku nosné konstrukce.
Statický výpočet, posouzení fasády, stavební fyzika
office for structural design
osd GmbH & Co. KG
www.osd.com
Model zaoblené stěny a schodiště s výsledky posouzení v programu RFEM (© osd GmbH & Co. KG)
Statický výpočet, posouzení fasády, stavební fyzika
office for structural design
osd GmbH & Co. KG
www.osd.com
Model zaoblené stěny a schodiště s výsledky posouzení v programu RFEM (© osd GmbH & Co. KG)

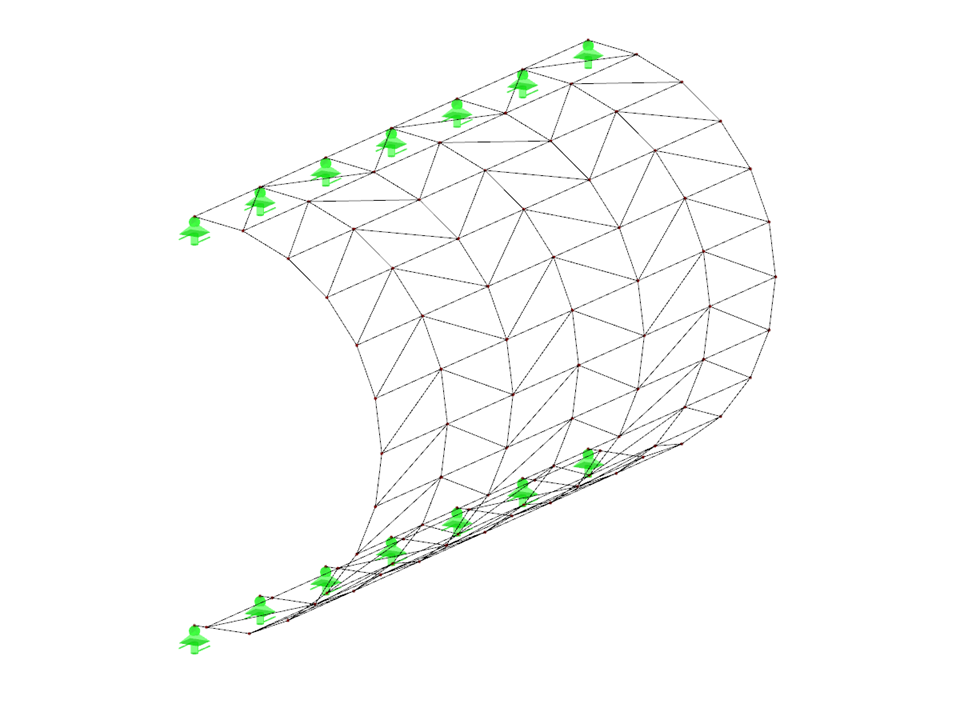

Kruhová konstrukce z BVB
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 98 |
Počet linií | 241 |
Počet prutů | 241 |
Počet zatěžovacích stavů | 7 |
Počet kombinací zatížení | 7 |
Počet kombinací výsledků | 1 |
Celková hmotnost | 15,396 t |
Rozměry (metrické) | 4,825 x 17,313 x 9,450 m |
Rozměry (imperiální) | 15.83 x 56.8 x 31 feet |
Verze programu | 5.04.00 |
