Le bâtiment a été conçu par le cabinet d'architectes msm meyer schmitz-morkramer, situé à Cologne. La société cliente de Dlubal Software osd, basée à Francfort-sur-le-Main, était notamment responsable de la planification de la structure porteuse.
Calcul de structure, conception de la façade, physique du bâtiment
Bureau d'étude
osd GmbH & Co. KG
www.osd.com
Modèles de la structure arrondie et des escaliers avec résultats dans RFEM (© osd GmbH & Co. KG)
Calcul de structure, conception de la façade, physique du bâtiment
Bureau d'étude
osd GmbH & Co. KG
www.osd.com
Modèles de la structure arrondie et des escaliers avec résultats dans RFEM (© osd GmbH & Co. KG)

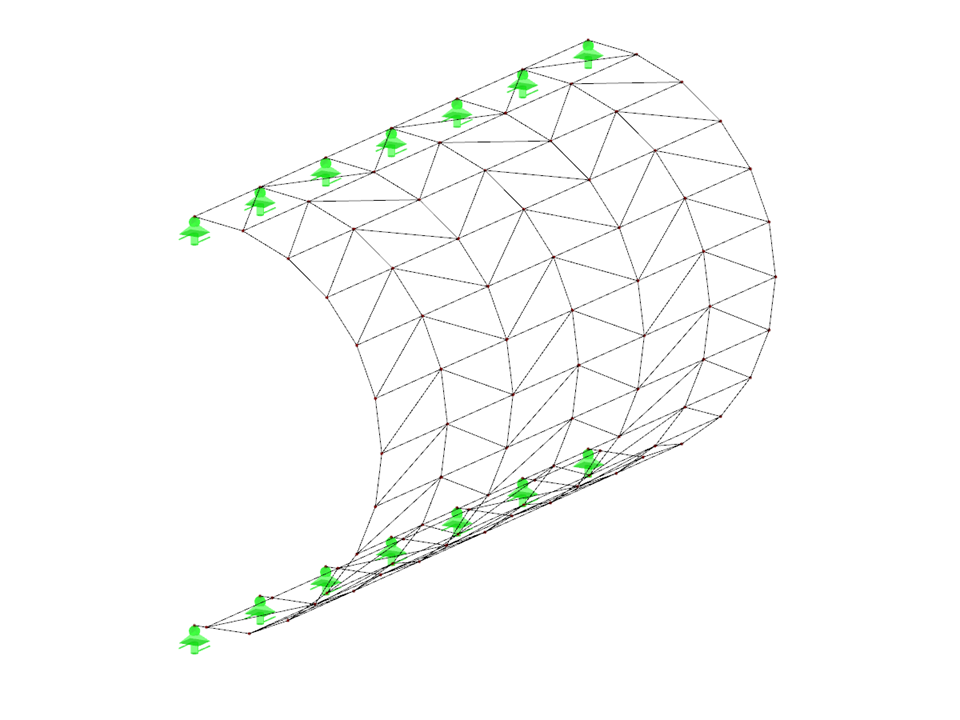

Structure ronde du BVB
Non disponible au téléchargement
Projet client / vue uniquement
Nombre de nœuds | 98 |
Nombre de lignes | 241 |
Nombre de barres | 241 |
Nombre de cas de charge | 7 |
Nombre de combinaisons de charges | 7 |
Nombre de combinaisons de résultats | 1 |
Poids total | 15,396 t |
Dimensions (métrique) | 4,825 x 17,313 x 9,450 m |
Dimensions (impériales) | 15.83 x 56.8 x 31 feet |
Version du logiciel | 5.04.00 |
