La progettazione architettonica è stata verificata dagli architetti di Colonia msm meyer schmitz-morkramer. La progettazione strutturale è stata eseguita, tra l'altro, dal cliente di Dlubal Software, osd GmbH & Co. KG di Francoforte.
Progettazione strutturale, progettazione di facciate e fisica delle costruzioni
Ufficio per la progettazione strutturale
OSD GmbH & Co. KG
www.osd.com
Modelli di rotondità e scale con risultati in RFEM (© osd GmbH & Co. KG)
Progettazione strutturale, progettazione di facciate e fisica delle costruzioni
Ufficio per la progettazione strutturale
OSD GmbH & Co. KG
www.osd.com
Modelli di rotondità e scale con risultati in RFEM (© osd GmbH & Co. KG)

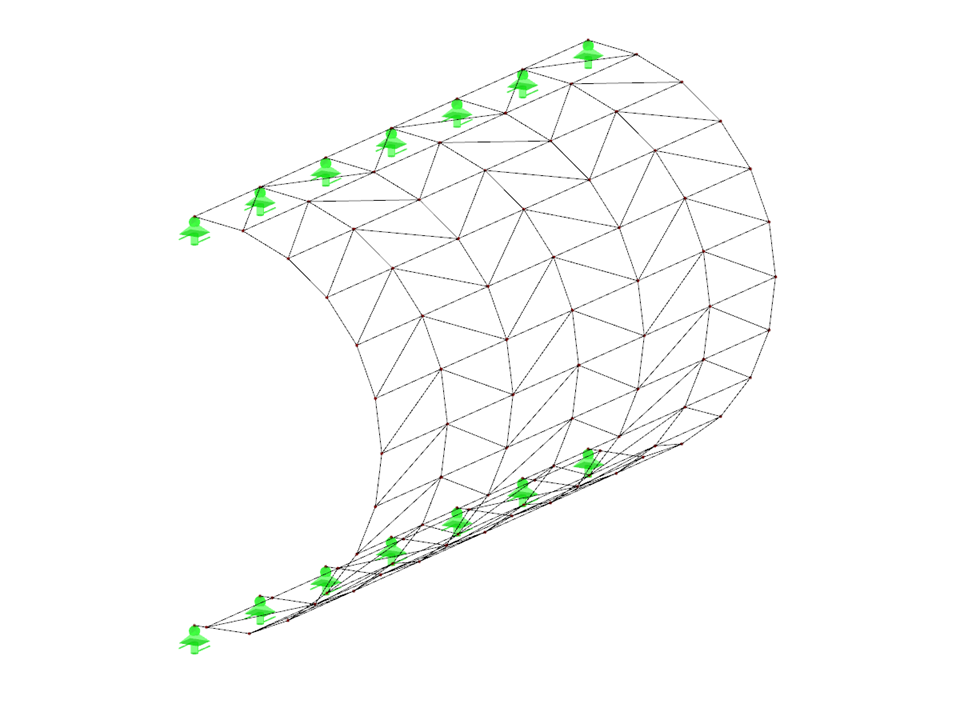

Struttura a forma rotonda di BVB
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 98 |
| Numero di linee | 241 |
| Numero di aste | 241 |
| Numero di casi di carico | 7 |
| Nr. di combinazioni di carico | 7 |
| Nr. di combinazioni di risultati | 1 |
| Peso totale | 15,396 t |
| Dimensioni (metriche) | 4.825 x 17.313 x 9.450 m |
| Dimensioni (imperiali) | 15.83 x 56.8 x 31 feet |
| Versione del programma | 5.04.00 |
