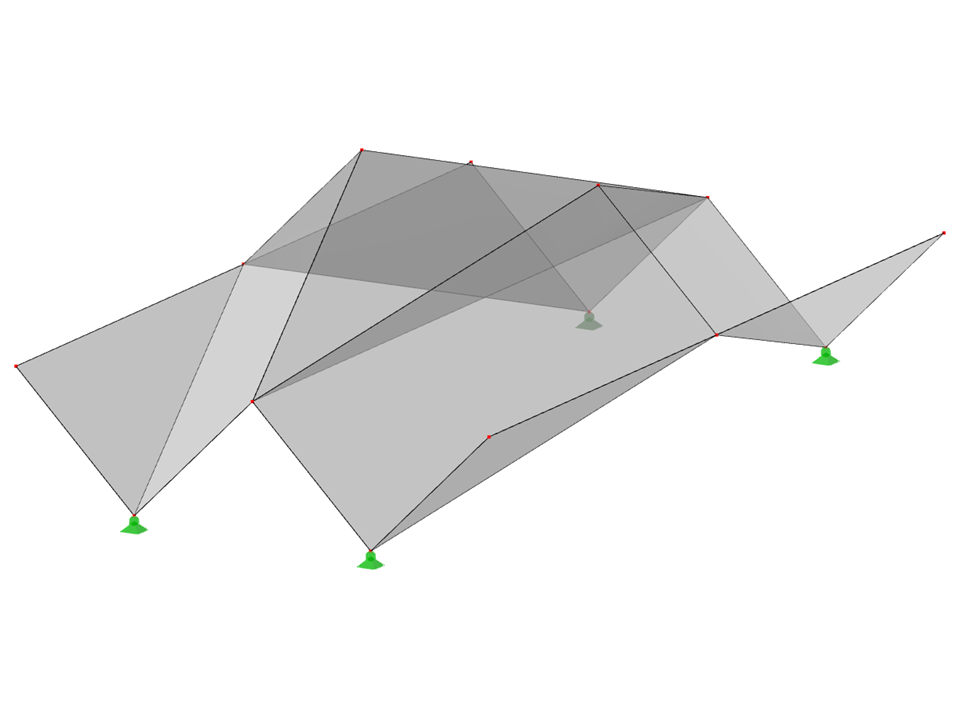

Pofałdowane układy graniastosłupa. Powierzchnie z przeciwbieżnym zagięciem. Zagięcie środkowe powyżej zagięcia na krawędzi. Składanie naprzemienne
FPL105 | Systemy konstrukcji składanych pryzmatycznie. Powierzchnie z zagięciem przeciwbieżnym. Zagięcie na środku Podniesione nad zagięciem krawędzi. Składanie naprzemienne
Parametry bloku mogą być edytowane dynamicznie | |
Liczba węzłów | 14 |
Liczba linii | 23 |
Liczba prętów | 0 |
Liczba powierzchni | 10 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 242,653 t |
Wymiary (metryczne) | 12,000 x 5,000 x 20,000 m |
Wymiary (imperialne) | 39.37 x 16.4 x 65.62 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
