Parete in muratura con apertura della finestra e carico di taglio
Modello utilizzato in

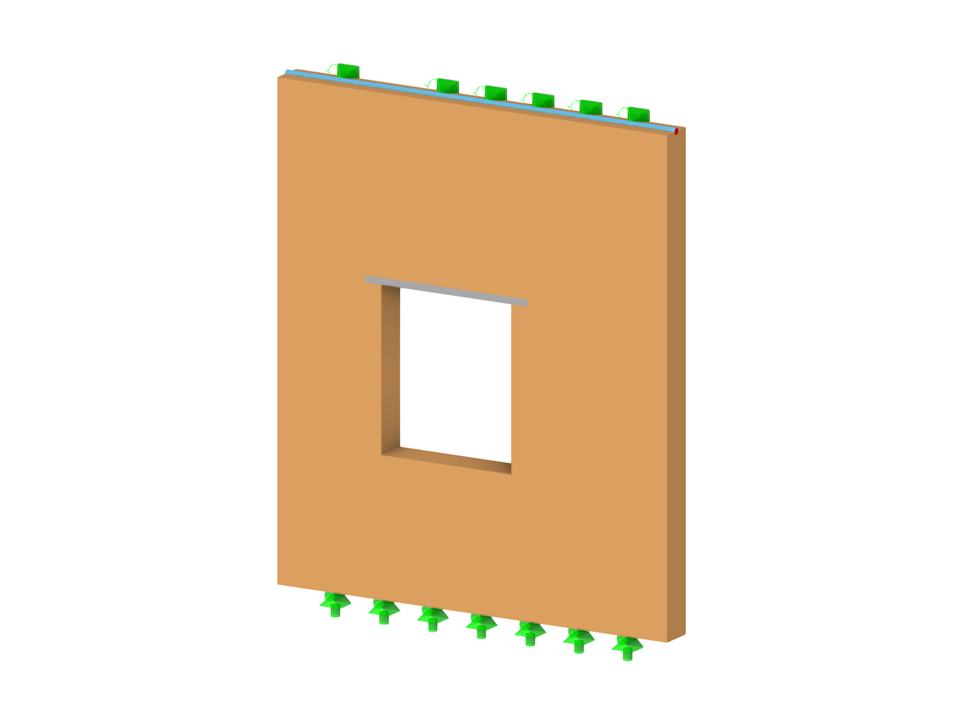

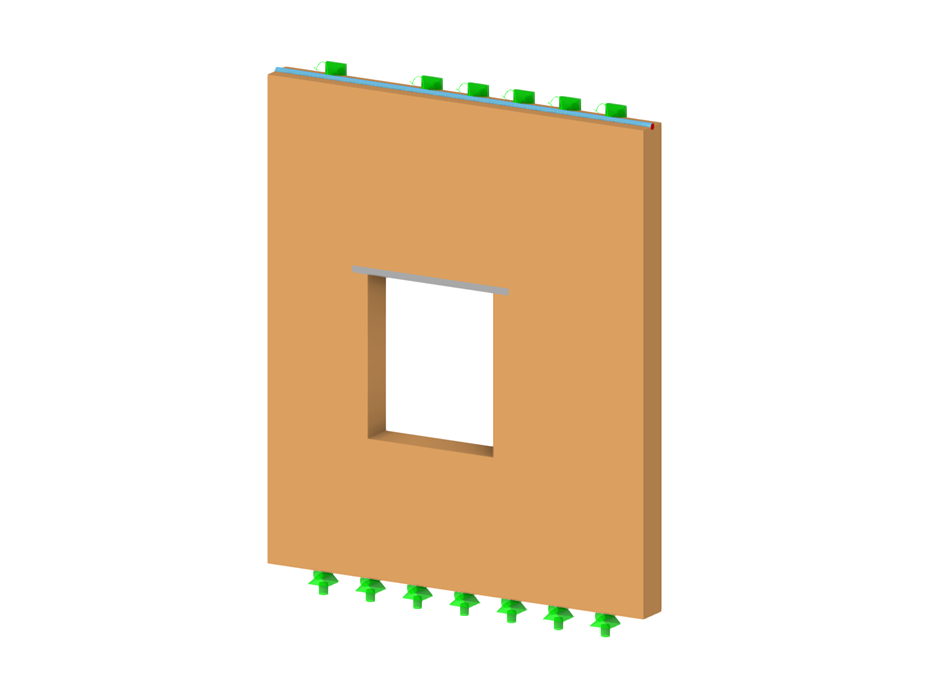

Parete in muratura con apertura a finestra
Numero di nodi | 11 |
Numero di linee | 11 |
Numero di aste | 5 |
Numero di superfici | 1 |
Numero di solidi | 0 |
Numero di casi di carico | 4 |
Nr. di combinazioni di carico | 2 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 2,275 t |
Dimensioni (metriche) | 3,000 x 3,500 x 0,000 m |
Dimensioni (imperiali) | 9.84 x 11.48 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
