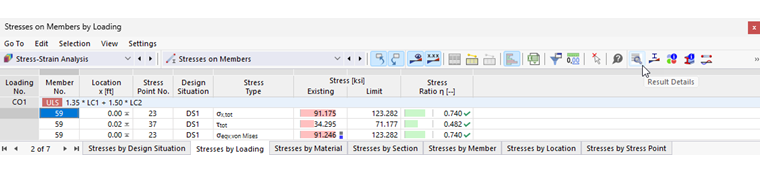

Nelle tabelle dei risultati della categoria 'Analisi tensioni-deformazioni', è possibile aprire i dettagli dei risultati utilizzando una delle seguenti opzioni:
- * Il pulsante
nella barra degli strumenti della tabella - * Fare doppio clic in una riga di risultati
- Apparirà la finestra di dialogo 'Dettagli dei risultati'. Mostra i risultati dettagliati e le equazioni di progetto della tensione o del rapporto di tensione che si applicano al risultato selezionato nella tabella.
- Nell'area centrale, è possibile vedere i risultati dettagliati e nella colonna di destra, le formule di verifica.
- == Mostra ==
- Nella sezione a sinistra, è possibile specificare i parametri della riga della tabella che viene selezionata quando si apre la finestra di dialogo. In questo modo, si ha il controllo sulla situazione di progetto, sugli oggetti determinanti e sul tipo di tensione.
- Se si desidera controllare i dettagli per una costellazione di casi diversa, è sempre possibile modificare i parametri negli elenchi di selezione - situazione di progetto, carico, oggetto, posizione x o nodi mesh, progetto. Ci sono opzioni di selezione per tutti i tipi di risultati calcolati. Ad esempio, se sono state analizzate solo le aste, non viene visualizzata alcuna opzione per i set di aste e le superfici. Inoltre, non è possibile passare ai progetti delle aste nei dettagli della verifica per le superfici. In questo caso, selezionare la tabella dei risultati corrispondente nel programma senza chiudere la finestra di dialogo 'Dettagli dei risultati'.
- Se si desidera verificare i risultati di un altro oggetto, è possibile definire l'asta o la superficie graficamente nella finestra di lavoro utilizzando il pulsante
.
- Per i risultati di un set di aste, solo i numeri delle aste appartenenti a questo set di aste sono disponibili per la selezione nell'elenco delle aste. Quando si attiva il pulsante
per un set di aste, la 'posizione dell'asta x' si riferisce all'inizio del set di aste. Se è inattivo, la posizione x si riferisce all'inizio dell'asta selezionata. Le aste progettate senza un set di aste sono disponibili nell'elenco se si seleziona la voce '-- ' per 'Set di aste nr.'.
- == Dettagli dei risultati ==
- I principali parametri di input, i valori intermedi e i risultati dell'analisi sono elencati in una struttura ad albero nella scheda Dettagli nell'area principale. In questo modo, è possibile comprendere in dettaglio le tensioni determinate e i rapporti di tensione.

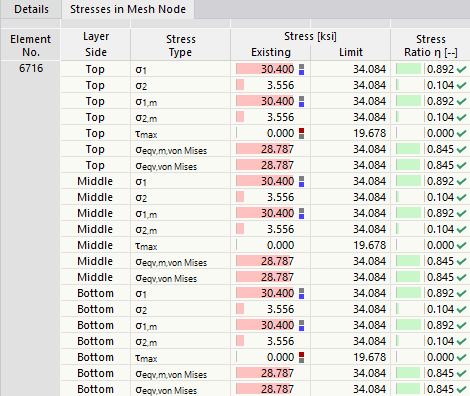

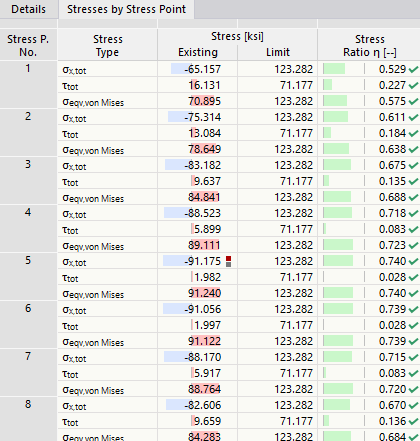

- === Tensioni per punto di tensione/Tensioni nel nodo della mesh ===
- La seconda scheda consente una valutazione dei risultati specifica per la posizione dell'asta o della superficie. Il contenuto dipende dalla visualizzazione delle tensioni di un'asta o di una superficie.
- Per i risultati delle aste , le tensioni sono elencate nei singoli punti di tensione della sezione trasversale.
- I punti di tensione sono spiegati nel Tensioni sulle aste .
- Per i risultati delle superfici, sono elencate le tensioni nella sezione trasversale della superficie: Superiore, Centrale e Inferiore.
- Se hai definito una superficie mediante elementi strato utilizzando Multilayer Surfaces add-on , la tabella mostra le tensioni superficiali di ogni strato.
- == Formule di verifica ==
- Nella sezione a destra, sono mostrate le formule essenziali per determinare le tensioni e i rapporti di tensione.
- È anche possibile utilizzare le formule di verifica per la documentazione. Il pulsante elenco
fornisce varie opzioni per la stampa.
- == Menu 'Visualizza' e 'Opzioni' ==
- La finestra di dialogo 'Dettagli risultati' offre le funzioni di menu per aprire ulteriori finestre di dialogo per la valutazione dei risultati o per controllare la vista. In alternativa, è possibile utilizzare i pulsanti corrispondenti. I pulsanti hanno le seguenti funzioni:
- #table.uni.withheader#
- larghezza=17%|larghezza=83%
- Pulsante|Funzione
-
|Sincronizza i dettagli dei risultati con gli oggetti selezionati della tabella -
|Sincronizza la tabella dei risultati con la selezione dei dettagli dei risultati -
|Mostra o nasconde le scale delle relazioni colorate nella scheda Tensioni per punto di tensione o Tensioni nel nodo della mesh -
|Apre la finestra con le informazioni sulle proprietà del materiale -
|Apre la finestra con le informazioni sulle proprietà della sezione -
|Apre la finestra con le informazioni sulla composizione della superficie -
|Apre la finestra Diagramma delle tensioni nella sezione -
|Apre la finestra Diagrammi dei risultati nel punto della superficie
-
|Apre la finestra di dialogo Diagrammi dei risultati
