Determinazione dell'armatura minima a taglio in RF-PUNCH Pro secondo DIN EN 1992-1-1

Come viene determinata l'armatura minima a taglio secondo DIN EN 1992-1-1 in RF‑PUNCH Pro?

Risposta:

Die Mindestschubbewehrung Asw,min wird in RF-STANZ Pro anhand der Gleichung 9.11DE aus DIN EN 1992-1-1, 9.4.3 ermittelt.

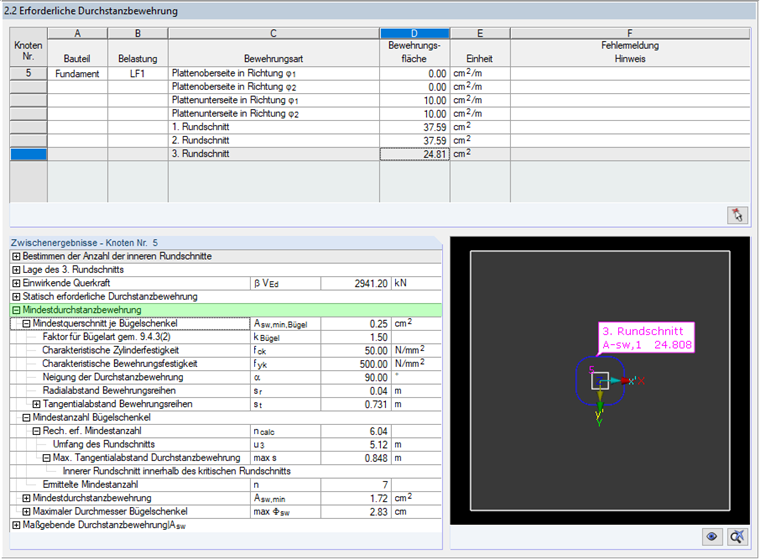

Die verwendeten Eingangswerte für die Ermittlung von Asw,min werden in der Ergebnismaske "2.2 Erforderliche Durchstanzbewehrung" im Abschnitt "Mindestdurchstanzbewehrung" ausgegeben, sodass der errechnete Wert nachvollzogen werden kann.

Hierbei ist zu beachten, dass sich der errechnete Wert Asw,min lt. Norm auf den "Querschnitt eines Bügelschenkels (oder gleichwertig)" bezieht. In RF‑PUNCH Pro, questo valore viene quindi moltiplicato per il numero tangenziale dei singoli perni di taglio, per cui il valore assoluto dell'armatura minima [cm²] nei singoli perimetri può aumentare verso l'esterno con l'aumentare della lunghezza del perimetro o con l'aumentare del numero di perni di taglio.

Armatura minima a taglio -punzonamento Asw, min
Armatura minima a taglio -punzonamento Asw, min
