Domanda
È possibile elaborare i dati di input, come le lunghezze efficaci di più aste o aste continue, nei moduli aggiuntivi RF-/STEEL EC3, RF-/STEEL AISC o RF-/STEEL CSA?
Risposta:

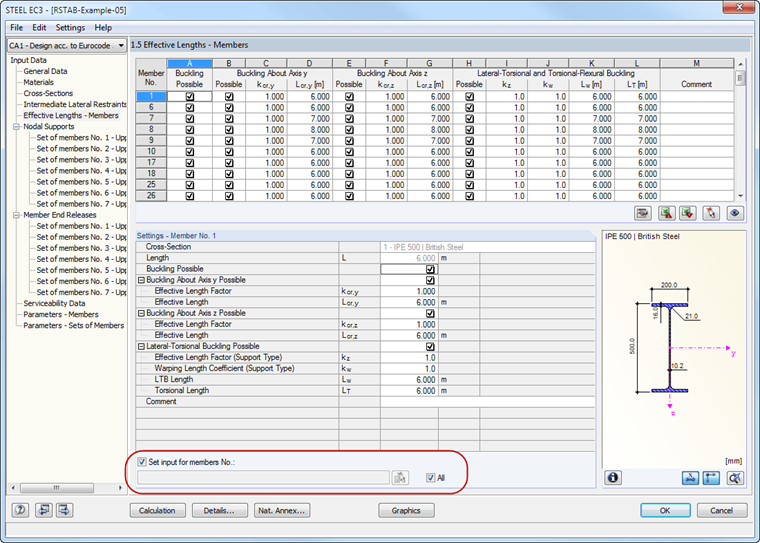

L'elaborazione simultanea dei dati di input delle aste e delle aste continue è possibile nella finestra 1.4 fino alla finestra 1.13.Per questo, selezionare "Imposta input per aste nr." casella di controllo nella parte inferiore della finestra e selezionare le aste pertinenti con gli stessi parametri. Pertanto, i valori definiti successivamente si riferiscono automaticamente alle aste precedentemente selezionate.
Autore
Il signor Baumgärtel fornisce supporto tecnico per i clienti Dlubal Software.
