Aktivieren Sie hierzu im unteren Bereich der Maske das Kontrollfeld "Eingaben zuordnen Stäben Nr." und legen dann die Stäbe mit gleichen Eigenschaften fest. Die anschließend definierten Werte werden automatisch auf die ausgewählten Stäbe angewandt.
Frage
Können im Zusatzmodul RF-/STAHL EC3 die Eingabedaten wie beispielsweise Knicklängen mehrerer Stäbe beziehungsweise Stabzüge gleichzeitig bearbeitet werden?
Antwort:

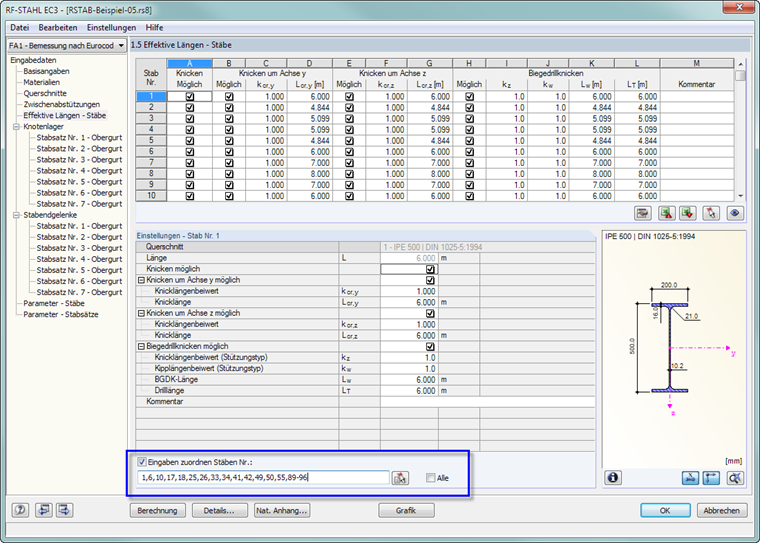

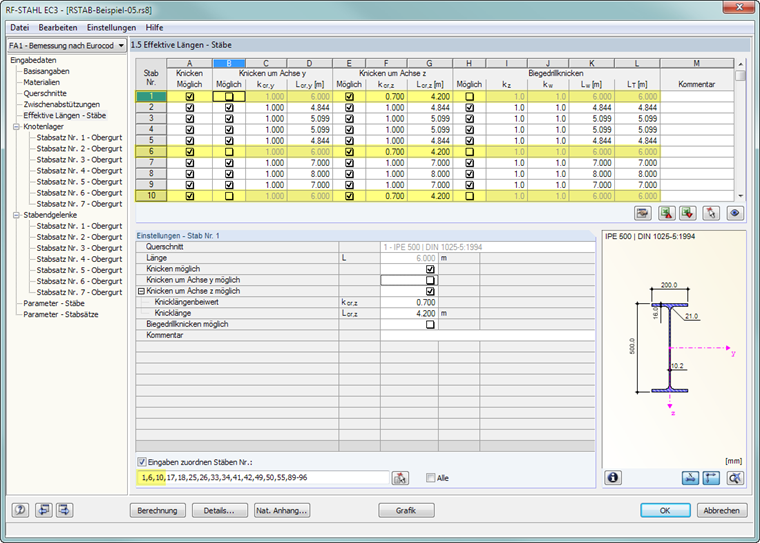

Die gleichzeitige Bearbeitung der Eingabedaten von Stäben und Stabzügen ist in den Masken 1.4 bis 1.13 möglich.Aktivieren Sie hierzu im unteren Bereich der Maske das Kontrollfeld "Eingaben zuordnen Stäben Nr." und legen dann die Stäbe mit gleichen Eigenschaften fest. Die anschließend definierten Werte werden automatisch auf die ausgewählten Stäbe angewandt.
Autor
Herr Baumgärtel betreut die Dlubal-Anwender im Kundensupport.
