Za tímto účelem vyberte možnost "Nastavit vstup pro pruty č." ve spodní části okna a vybereme příslušné pruty se stejnými parametry. Zadané hodnoty se tak automaticky vztahují k již dříve vybraným prutům.
Dotaz
Je možné zpracovat vstupní data jako vzpěrné délky několika prutů nebo sled prutů v přídavných modulech RF-/STEEL EC3, RF-/STEEL AISC nebo RF-/STEEL CSA?
Odpověď:

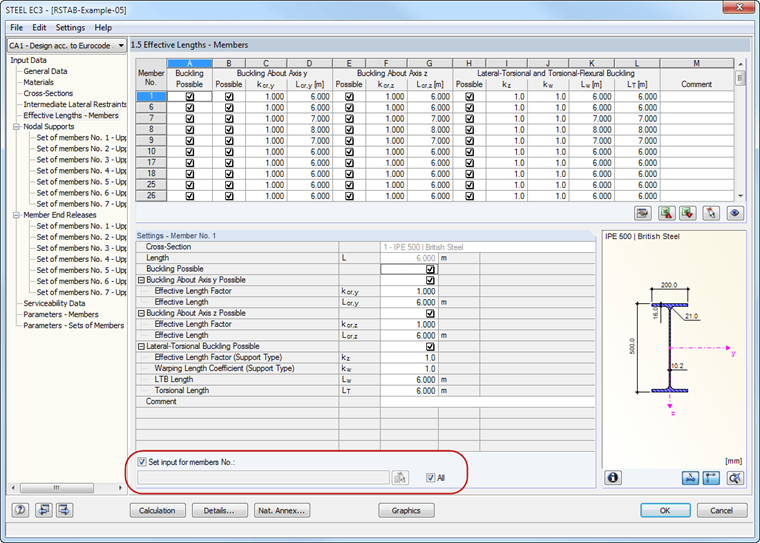

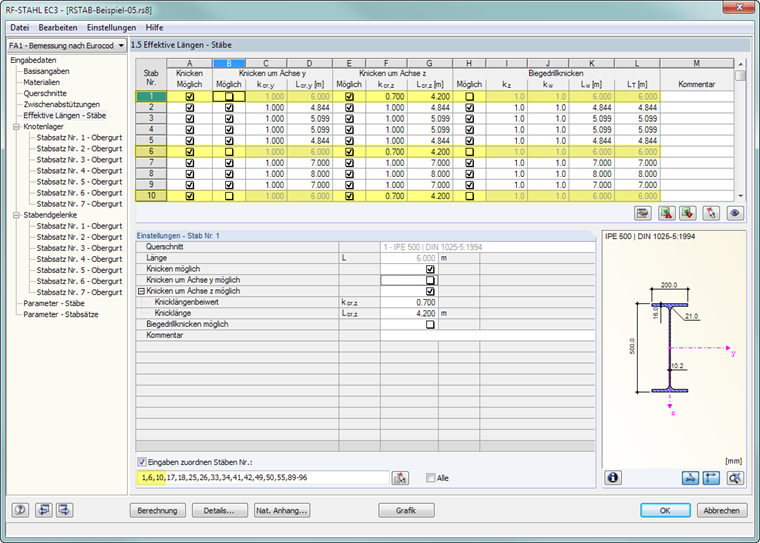

Současné zpracování vstupních dat prutů a sledů prutů je možné v tabulkách 1.4 až 1.13.Za tímto účelem vyberte možnost "Nastavit vstup pro pruty č." ve spodní části okna a vybereme příslušné pruty se stejnými parametry. Zadané hodnoty se tak automaticky vztahují k již dříve vybraným prutům.
