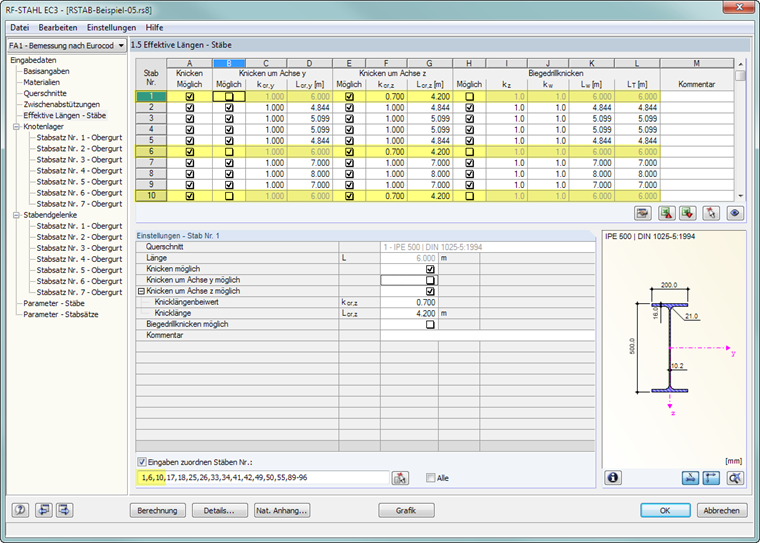

Для этого нужно выбрать «Задать ввод для № стержней». установите флажок в нижней части окна и выберите соответствующие стержни с такими же параметрами. Таким образом, определенные впоследствии значения автоматически относятся к ранее выбранным стержням.
Вопрос
Можно ли в дополнительных модулях RF-/STEEL EC3, RF-/STEEL AISC или RF-/STEEL CSA обрабатывать входные данные, такие как расчетные длины нескольких стержней или непрерывных стержней?
Ответ:

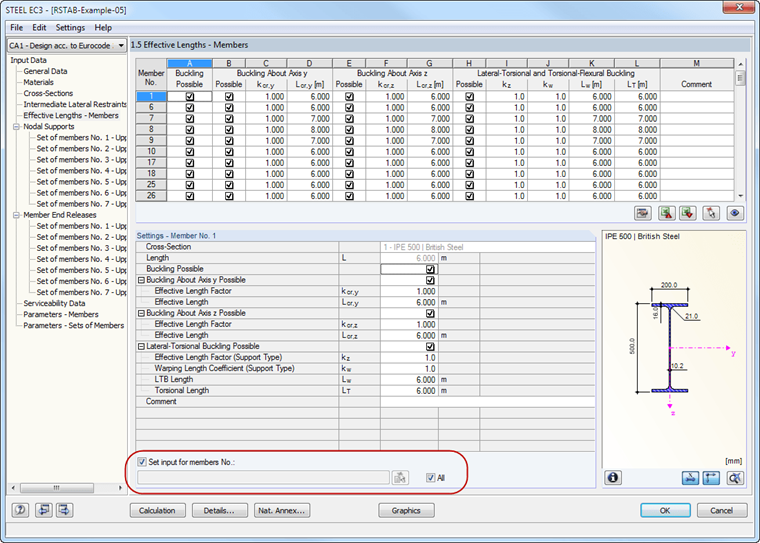

Одновременная обработка входных данных стержней и неразрезных стержней возможна в окнах с 1.4 по 1.13.Для этого нужно выбрать «Задать ввод для № стержней». установите флажок в нижней части окна и выберите соответствующие стержни с такими же параметрами. Таким образом, определенные впоследствии значения автоматически относятся к ранее выбранным стержням.
Автор
Г-н Баумгертель осуществляет техническую поддержку пользователей Dlubal Software.
