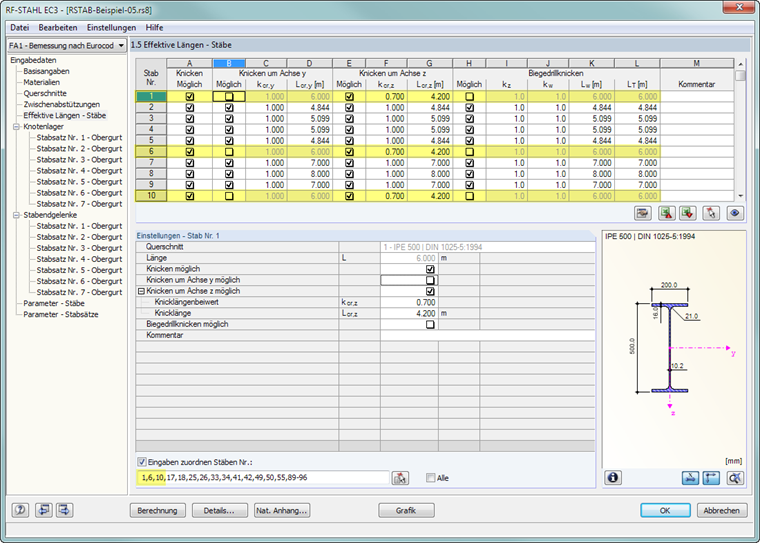

在对话框中选择“设置杆件编号输入”。在窗口下部复选框中,选择具有相同参数的相关杆件。 因此,随后定义的值将自动参照先前在此处选择的杆件。
问题
是否可以在附加模块 RF‑/STEEL EC3、RF‑/STEEL AISC 或 RF‑/STEEL CSA 中处理输入数据,例如多个杆件或连续杆件的有效长度?
回复:

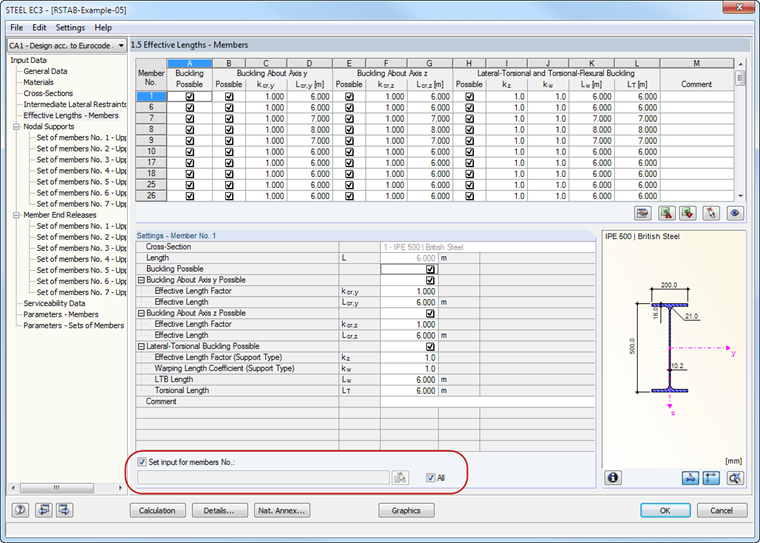

在窗口 1.4 至 1.13 中可以同时处理杆件和连续杆件的输入数据。在对话框中选择“设置杆件编号输入”。在窗口下部复选框中,选择具有相同参数的相关杆件。 因此,随后定义的值将自动参照先前在此处选择的杆件。
常见问题和解答 (FAQ)
作者
Baumgärtel 先生为 Dlubal 软件的客户提供技术支持。
