Risposta:
Nel caso dell'analisi strutturale di aste con un modello di materiale non lineare, viene generata una mesh EF sull'area della sezione trasversale e utilizzata per il calcolo. A partire dalla versione RFEM 6.06.0009 e RSTAB 6.06.0009, è possibile regolare la densità della mesh per la mesh EF dell'area della sezione trasversale tramite un coefficiente di infittimento.
La mesh preimpostata è relativamente fine per impostazione predefinita e garantisce quindi un alto grado di precisione per i risultati del calcolo.
Tuttavia, una mesh EF più grossolana può essere completamente sufficiente in molti casi, riducendo significativamente i tempi di calcolo.

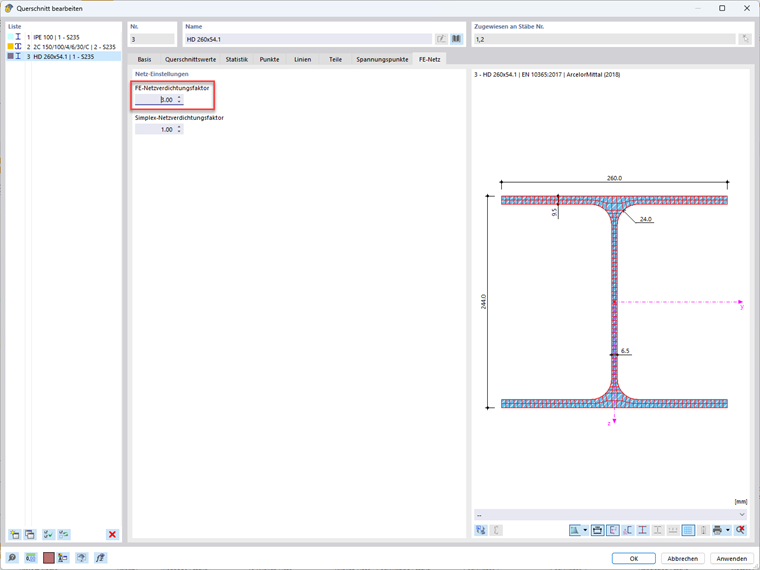

È possibile regolare il coefficiente di infittimento della mesh EF nella finestra di dialogo "Modifica sezione", la scheda "Mesh EF". Più piccolo è il valore, più fine sarà la mesh.
Gli effetti della densità della mesh dell'area della sezione trasversale sul tempo di calcolo e sulle forze interne sono mostrati di seguito, utilizzando un semplice esempio.
Sezione trasv.: HD 260*54.1
Materiale: S235
Modello del materiale: Isotropo/Plastico (aste)

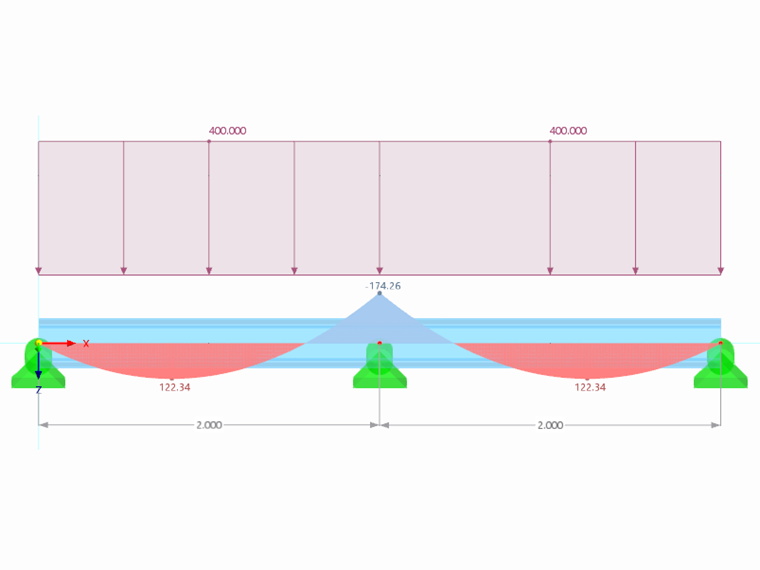

Un carico distribuito verticale viene applicato su tutta la lunghezza della trave ed è così grande che si forma una cerniera plastica sopra il vincolo centrale.

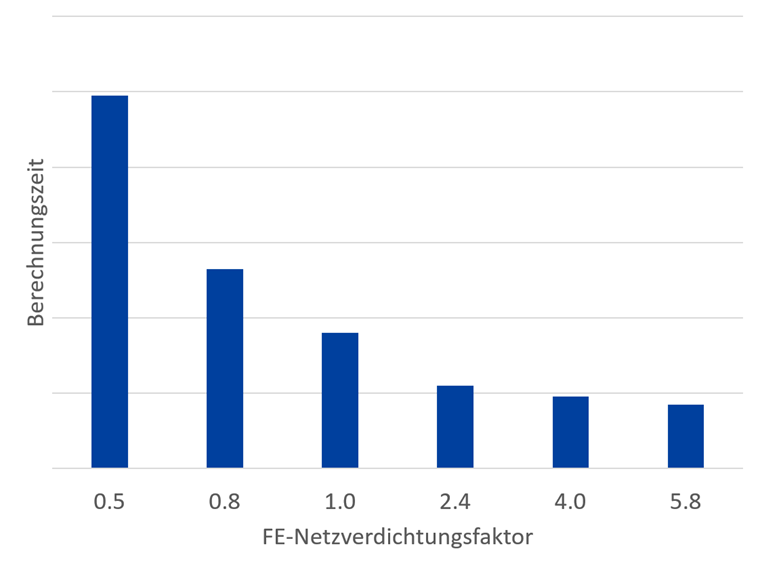

Saranno analizzati diversi coefficienti di infittimento della mesh EF compresi tra 0.5 e 5.8. Vengono valutati il tempo di calcolo, il vincolo esterno e il momento di flessione. La deviazione relativa dai risultati con un coefficiente di infittimento della mesh EF di 1.0 è mostrata tra parentesi.
| Coefficiente di infittimento della mesh EF | Durata del calcolo | Momento del vincolo plastico | Momento positivo |
|---|---|---|---|
| [-] | [s] | [kNm] | [kNm] |
| 0,5 (-50%) | 99 (+175%) | -174,12 (-0,08%) | 122,4 (+0,05%) |
| 0,75 (-25%) | 53 (+47,22%) | -174,17 (-0,05%) | 122,38 (+0,03%) |
| 1.00 | 36 | -174.26 | 122,34 |
| 2.4 (+140%) | 22 (-38,89%) | -174,81 (+0,32%) | 122,13 (-0,17%) |
| 4 (+400%) | 19 (-47,22%) | -174,8 (+0,31%) | 122,13 (-0,17%) |
| 5,8 (+580%) | 17 (-52,78%) | -174,83 (+0,33%) | 122,12 (-0,18%) |
La tabella mostra che è ragionevole aumentare il coefficiente di infittimento della mesh EF per questo sistema strutturale. Nel caso di deviazioni relativamente piccole delle forze interne (inferiori all'1%), il tempo di calcolo per un'analisi strutturale può essere approssimativamente dimezzato.
