La torre modelo en Avondale Forest, Irlanda, representa una solución moderna en construcción de madera, donde todos los detalles constructivos se implementan con precisión. El proyecto es realizado por WIEHAG GmbH de Altheim, Austria, y se centra en los elementos característicos de torres y mástiles. La aplicación integra vistas detalladas que destacan la interacción entre la forma estética y la ejecución técnica en la construcción de madera. Cálculos innovadores y detalles constructivos precisos hacen que el modelo cobre vida y ofrecen una visión profunda del proceso de diseño. La representación realista subraya los altos estándares de eficiencia material y sostenibilidad en la construcción de madera.
Modelo utilizado en
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |

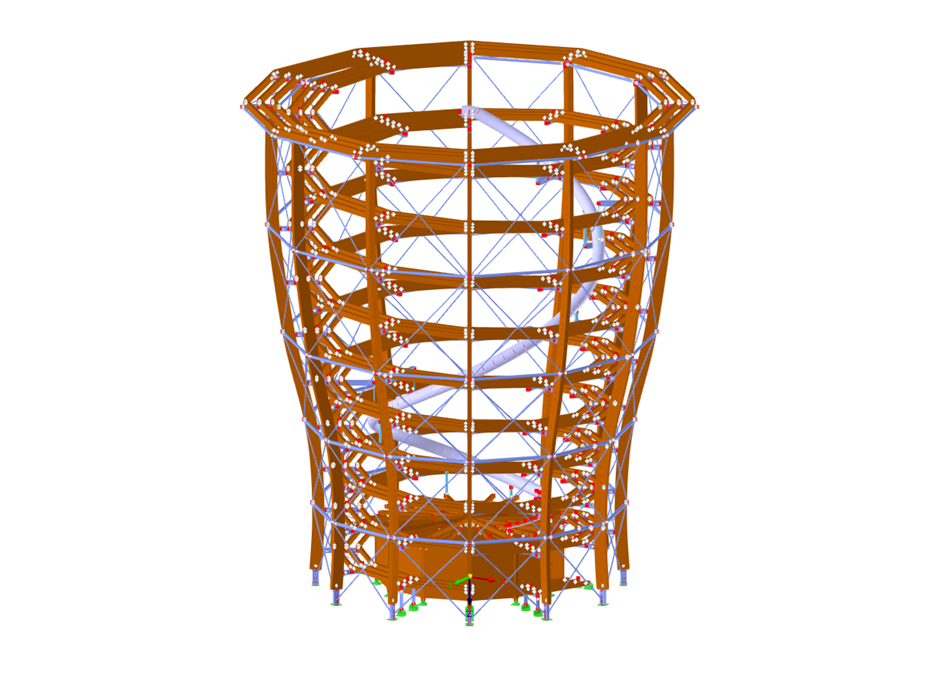

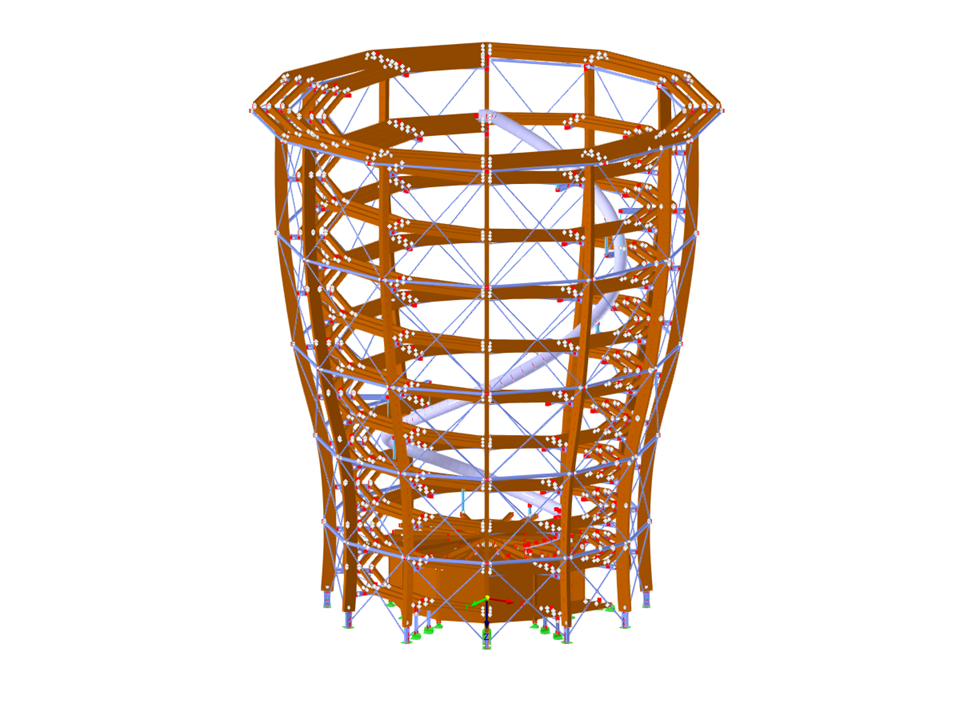

Torre de observación en Avondale Forest
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 2322 |
| Número de líneas | 3086 |
| Número de barras | 3086 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 12 |
| Número de combinaciones de carga | 292 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 278.109 t |
| Dimensiones (métricas) | 34,878 x 38,603 x 34,878 m |
| Dimensiones (imperiales) | 114.43 x 126.65 x 114.43 feet |
