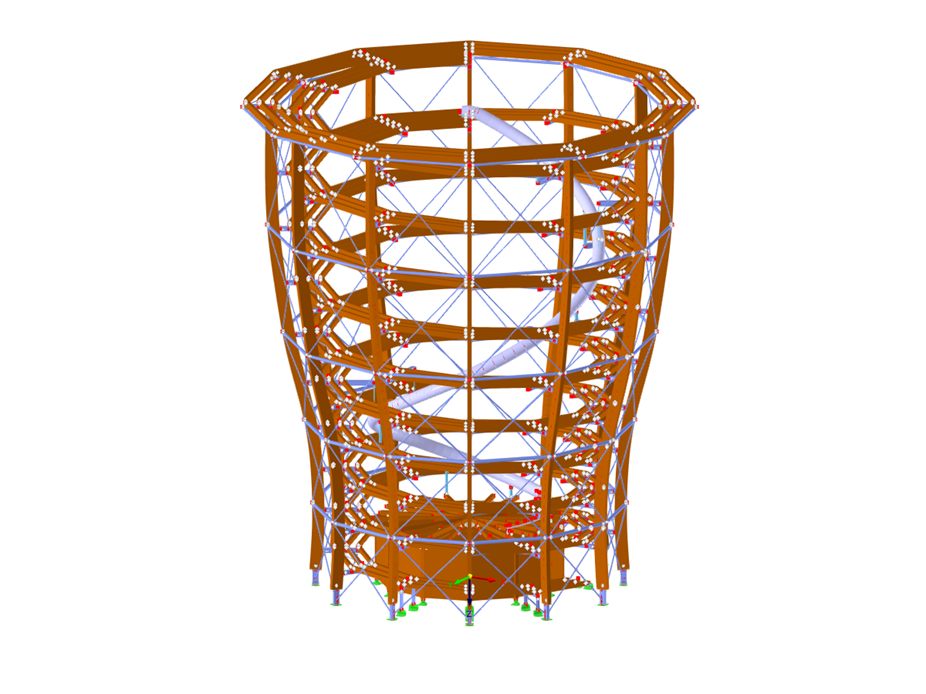

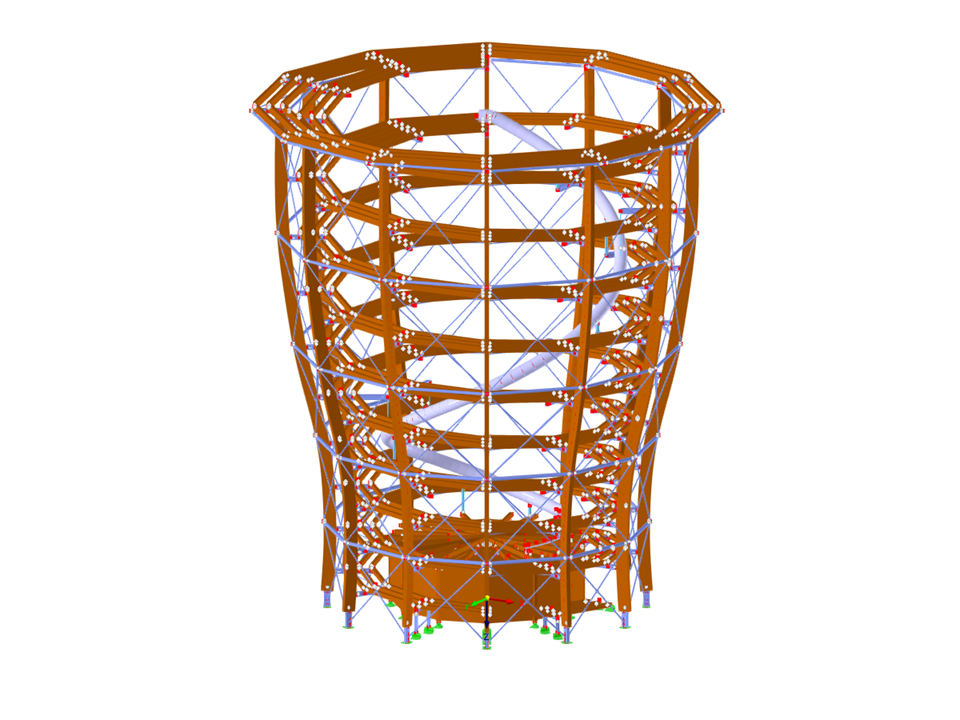

Wieża widokowa w lesie Avondale, Irlandia
Analiza statyczno-wytrzymałościowa i konstrukcja drewniana:
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
Analiza statyczno-wytrzymałościowa i konstrukcja drewniana:
WIEHAG GmbH
Altheim, Austria
www.wiehag.com
Wieża
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 2322 |
| Liczba linii | 3086 |
| Liczba prętów | 3086 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 12 |
| Ilość KO | 292 |
| Liczba kombinacji wyników | 4 |
| Ciężar całkowity | 278,109 t |
| Wymiary (metryczne) | 34,878 x 38,603 x 34,878 m |
| Wymiary (imperialne) | 114.43 x 126.65 x 114.43 feet |
