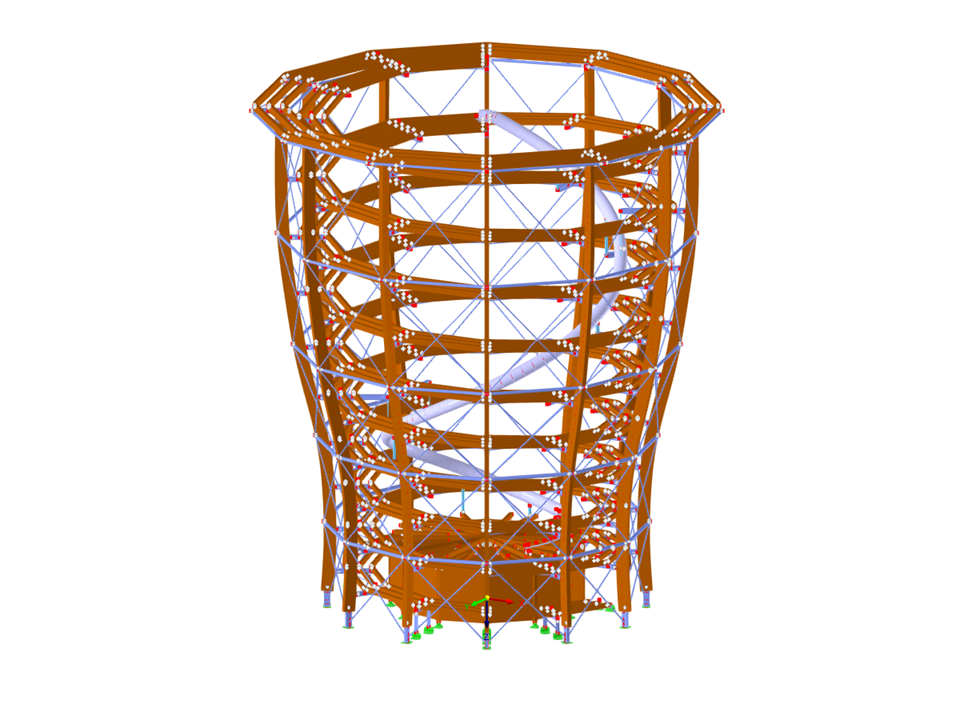

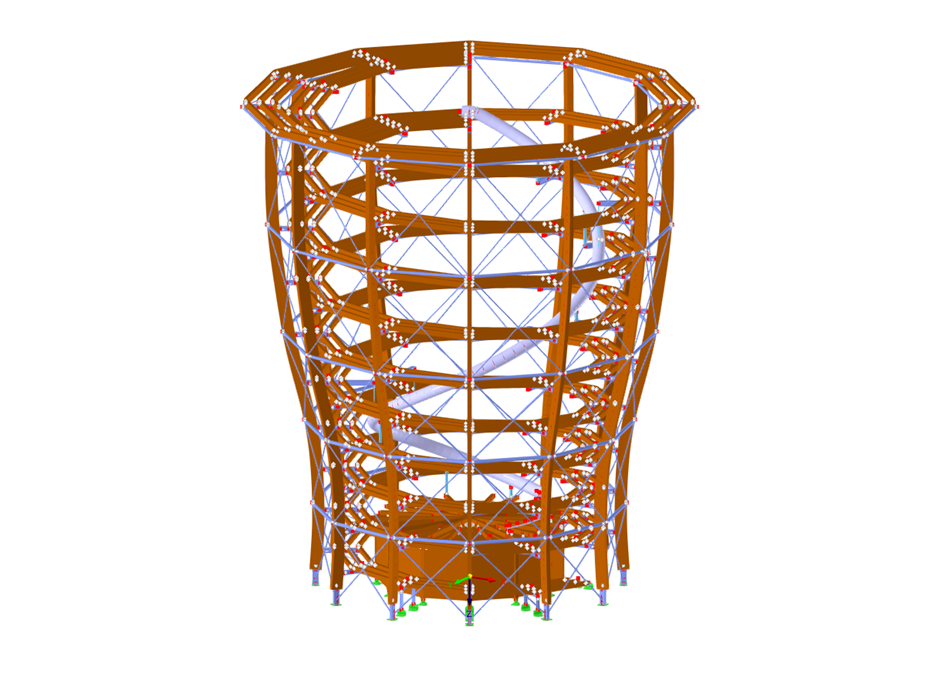

Torre panoramica nella foresta di Avondale

Ogni giorno, migliaia di ingegneri strutturisti progettano componenti strutturali utilizzando formule di verifica che includono il carico critico di instabilità. Ma da dove provengono queste antiche formule che Leonard Euler ha istituito oltre 200 anni fa e che costituiscono la base di tutti e tre i concetti di progettazione nelle costruzioni in acciaio?

Questo documento è incentrato sugli aspetti specifici della progettazione di strutture a membrana che hanno requisiti specifici, come il form-finding e la generazione di schemi di taglio. Una parte integrante della progettazione di queste strutture è il processo di ricerca di forme precompresse adatte e la generazione di schemi di taglio. Il testo descrive brevemente due processi di base nella progettazione di strutture a membrana. Lo scopo è quello di illustrare la loro natura fisica e di dimostrare le singole affermazioni con esempi di accompagnamento.

La conformità alle normative edilizie, come l'Eurocodice, è essenziale per garantire la sicurezza, l'integrità strutturale e la sostenibilità di edifici e strutture. La fluidodinamica computazionale (CFD) svolge un ruolo fondamentale in questo processo simulando il comportamento dei fluidi, ottimizzando i progetti e aiutando architetti e ingegneri a soddisfare i requisiti dell'Eurocodice relativi all'analisi del carico del vento, alla ventilazione naturale, alla sicurezza antincendio e all'efficienza energetica. Integrando CFD nel processo di progettazione, i professionisti possono creare edifici più sicuri, più efficienti e conformi che soddisfano i più alti standard di costruzione e progettazione in Europa.

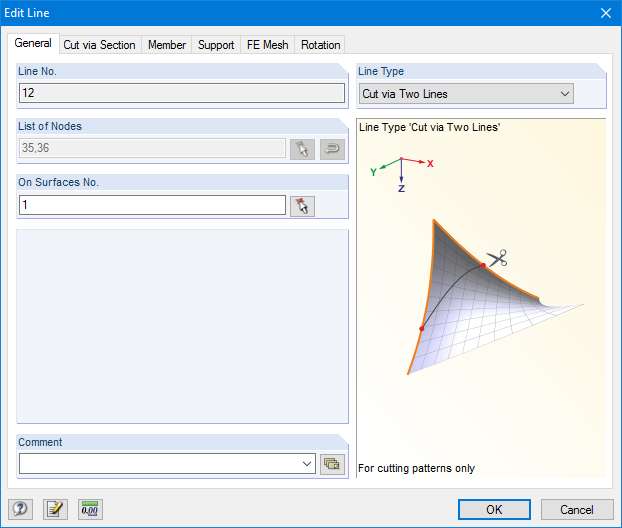

RF-CUTTING-PATTERN si attiva selezionando la rispettiva opzione nella scheda Opzioni in Dati generali di qualsiasi modello RFEM. Dopo aver attivato il modulo aggiuntivo, un nuovo oggetto, "Schemi di taglio", viene visualizzato in Dati modello. Se la distribuzione della superficie della membrana per il taglio nella posizione di base è troppo grande, è possibile dividere la superficie con linee di taglio (tipi di linea "Taglia tramite due linee" o "Taglia tramite sezione") nelle strisce parziali corrispondenti.

Quindi è possibile definire le singole voci per ogni schema di taglio utilizzando l'oggetto "Schema di taglio". Qui è possibile impostare le linee di contorno, le compensazioni e le tolleranze.

Passaggi della sequenza di lavoro:

• Creazione di linee di taglio
• Creazione del modello selezionando le sue linee di contorno o utilizzando un generatore semiautomatico
• Selezione libera dell'orientamento di ordito e trama inserendo un angolo
• Applicazione dei valori di compensazione
• Definizione opzionale di diverse compensazioni per le linee di contorno
• Diverse tolleranze (saldatura, linea di contorno)
• Rappresentazione preliminare dello schema di taglio nella finestra grafica a lato senza avviare il calcolo non lineare principale

• Linee di taglio planari e geodetiche

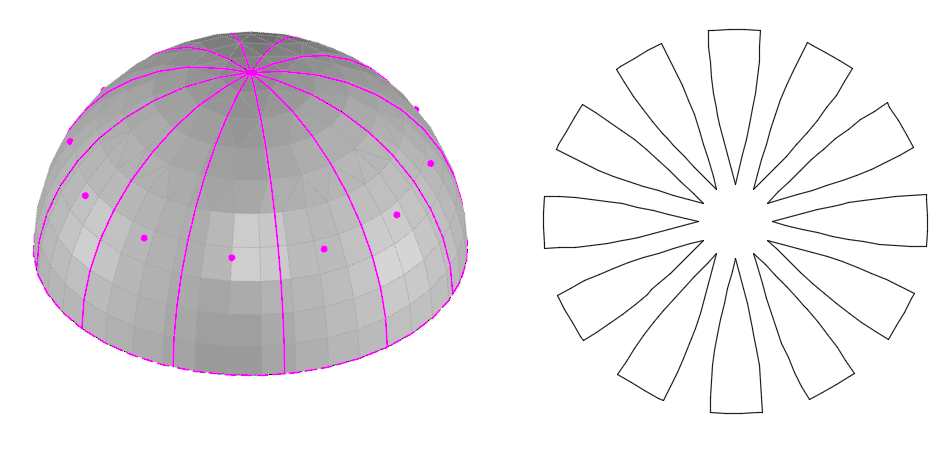

• Appiattimento di parti della superficie a doppia curvatura di membrane tese o cuscini pneumatici
• Definizione degli schemi di taglio utilizzando le linee di contorno che non devono essere collegate
• Appiattimento sofisticato basato sulla teoria dell'energia minima
• Saldatura e tolleranze al contorno
• Compensazione uniforme o lineare in direzione di ordito e trama
• Possibilità di diverse compensazioni per le linee di contorno
• Organizzazione dei dati adattabile (qualsiasi modifica aggiuntiva dei dati di input è considerata fino alla "saldatura" finale)
• Visualizzazione grafica dei modelli di taglio
• Informazioni statistiche su ogni schema di taglio (larghezza, lunghezza, dimensione)
• Opzione per generare automaticamente schemi di taglio dalle celle

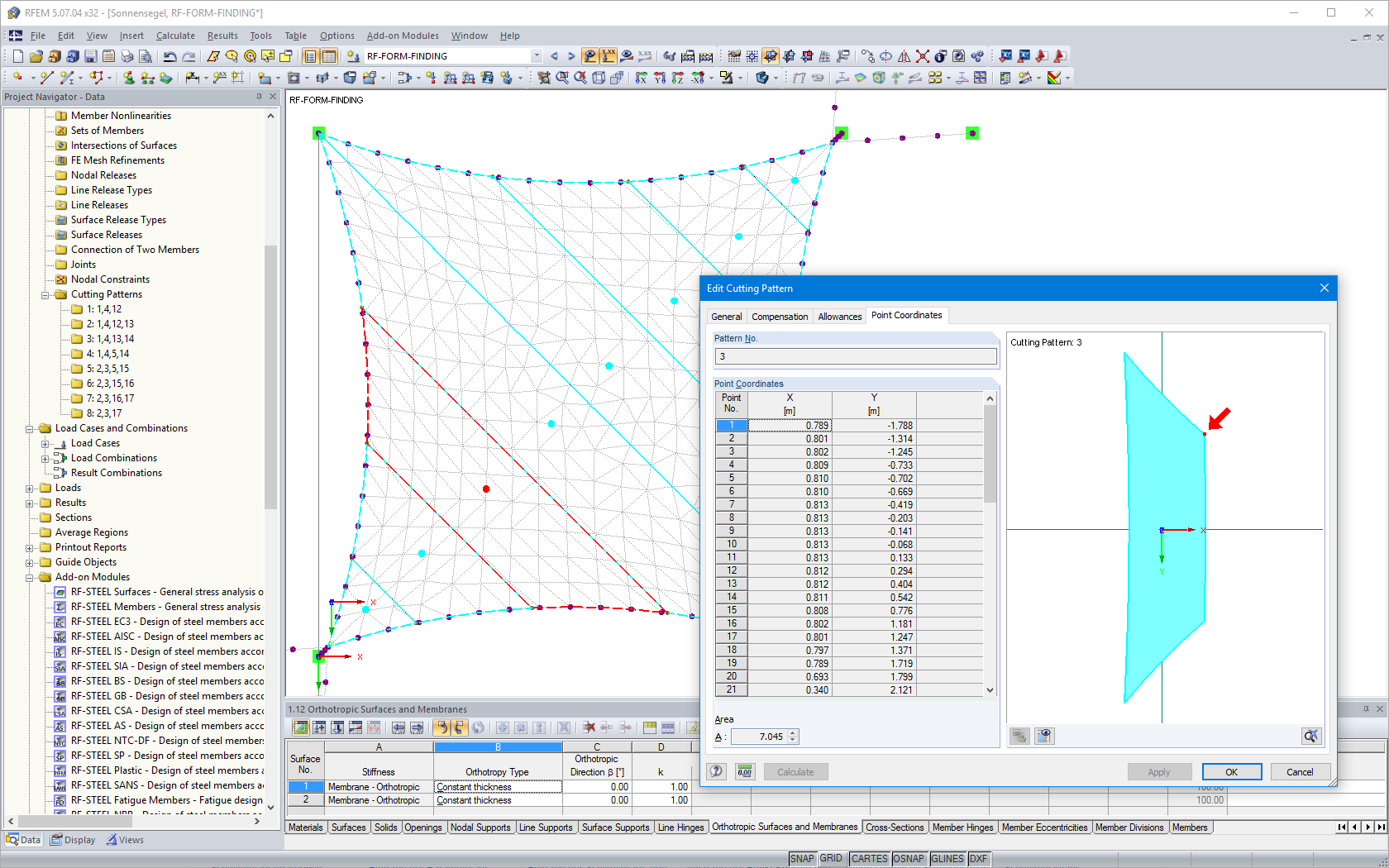

Dopo il calcolo, la scheda "Coordinate del punto" appare nella finestra di dialogo del modello di taglio. In questa scheda, il risultato viene visualizzato sotto forma di una tabella con le coordinate e una superficie nella finestra grafica. La tabella delle coordinate presenta nuove coordinate appiattite relative al baricentro dello schema di taglio per ciascun nodo della mesh. Inoltre, nella finestra grafica è rappresentato lo schema di taglio con il sistema di coordinate al baricentro. Quando si seleziona una cella della tabella, il rispettivo nodo viene visualizzato con una freccia nel grafico. Inoltre, l'area del modello di taglio viene visualizzata sotto la tabella dei nodi.

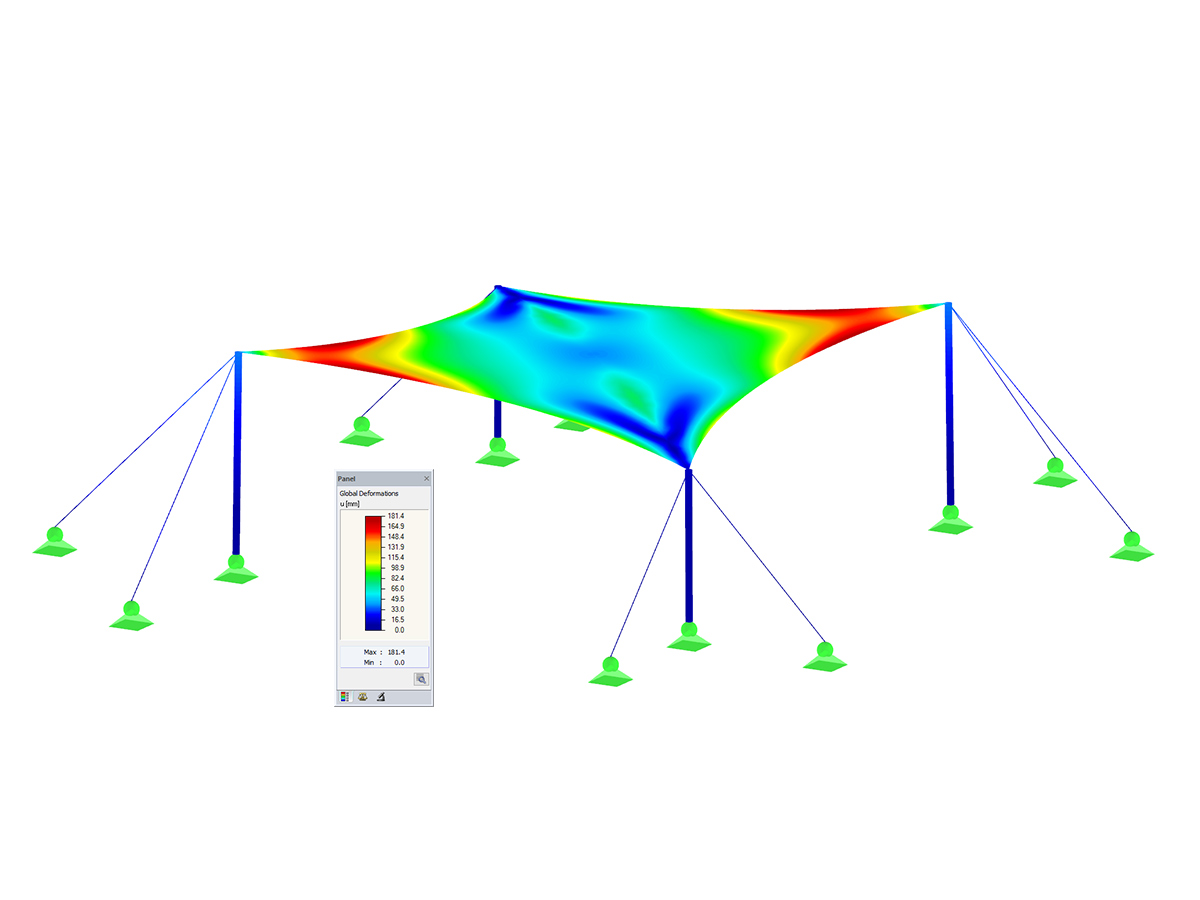

Inoltre, i risultati delle tensioni/deformazioni standard per ogni modello sono visualizzati nel caso di carico RF‑CUTTING‑PATTERN in RFEM.
Caratteristiche:

• Risulta in una tabella, comprese le informazioni sullo schema di taglio
• Tabella intelligente relativa al grafico
• Risultati della geometria appiattita in un file DXF
• Output delle deformazioni dopo l'appiattimento per valutare gli schemi di taglio
• Risultati delle deformazioni dopo l'appiattimento per la valutazione dei modelli
