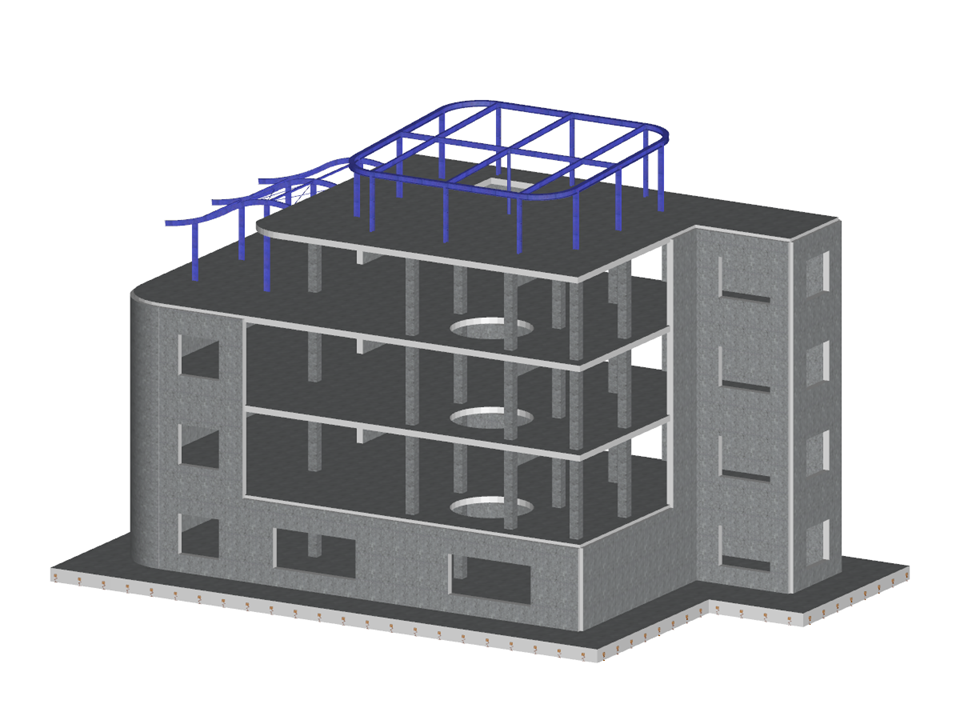

El modelo describe un edificio innovador de hormigón armado complementado con una estructura de acero cuidadosamente ajustada. El seminario web de EE. UU. ilustra el intercambio de datos con Revit y diseños básicos en los módulos de RFEM. El concepto muestra el uso de enfoques multimaterial y procesos BIM integrados modernos para apoyar la planificación técnica y los cálculos. La imagen vinculada muestra una vista en perspectiva significativa de la estructura representada y subraya la precisión de los detalles en la visualización de las interacciones de material.
- RFEM 6 | Análisis dinámico y cálculo sísmico según EC 8
- RFEM 6 | Análisis dinámico y cálculo sísmico según EC 8
- RSECTION | Estudiantes | Introducción a la resistencia de materiales
- RSECTION | Estudiantes | Introducción a la resistencia de materiales
- RSECTION | Estudiantes | Introducción a la resistencia de materiales
- Diseño de hormigón en RFEM con CSA A23.3:19
- Documentación de resultados en el informe de RFEM

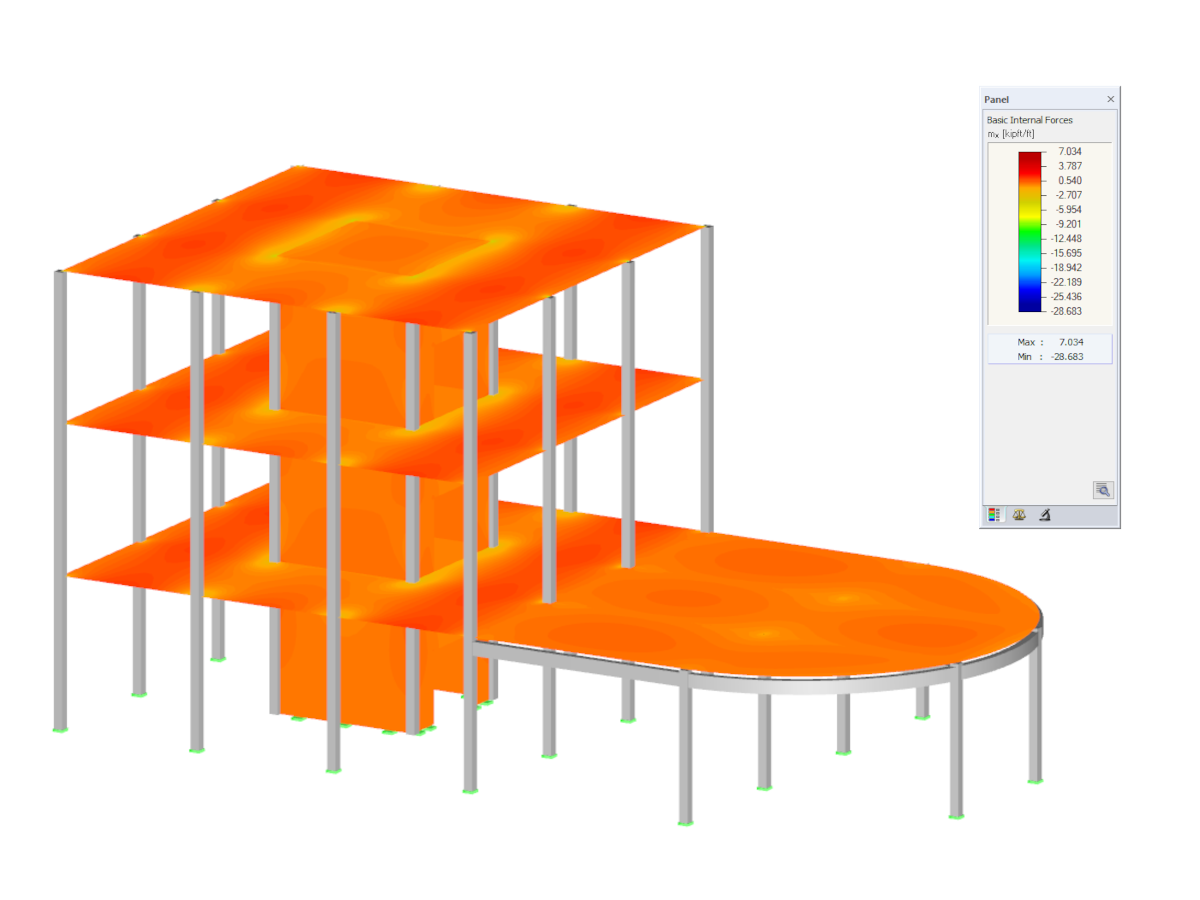

- Diseño de hormigón con ACI 318-19 en RFEM
- RFEM | Análisis dinámico y diseño antisísmico según EC 8
- RFEM | Dinámica estructural y cálculo sísmico según EC 8
- RFEM | Dinámica estructural y cálculo sísmico según EC 8
- RFEM | Dinámica estructural y cálculo sísmico según EC 8
- RFEM | Dinámica | Estados Unidos
- RFEM | Dinámica estructural y cálculo sísmico según EC 8
- Análisis estructural y diseño de estructuras de hormigón | Dlubal Software
- UPD 001 | Actualización de la versión del programa x.23
- RFEM 6 para estudiantes | Introducción a la resistencia de los materiales | 26 abril 2023
- RFEM 6 para estudiantes | Introducción a la resistencia de materiales
5 estrellas | ||
4 estrellas | ||
3 estrellas | ||
2 estrellas | ||
1 estrella |

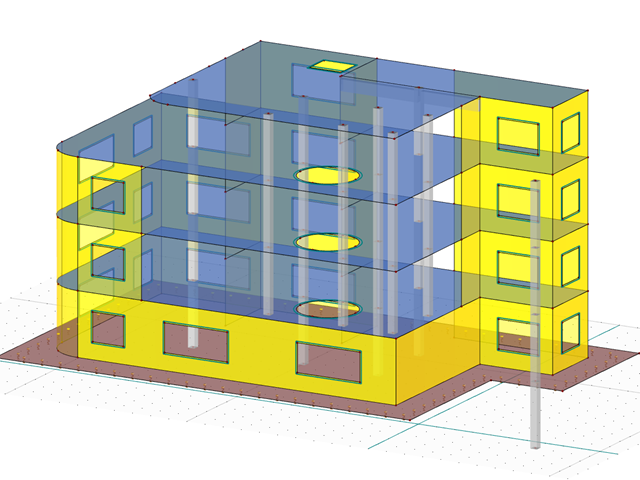

Edificio de hormigón armado con estructura de acero
Número de nudos | 300 |
Número de líneas | 325 |
Número de barras | 95 |
Número de superficies | 42 |
Número de casos de carga | 1 |
Peso completo | 1283.976 t |
Dimensiones (métricas) | 26,797 x 15,799 x 16,589 m |
Dimensiones (imperiales) | 87.92 x 51.83 x 54.43 feet |
Versión del programa | 5.23.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.





En la pestaña 'Apoyos de cálculo y flecha' en 'Editar barra', las barras se pueden segmentar claramente utilizando ventanas de entrada optimizadas. Dependiendo de los apoyos, se utilizan automáticamente los límites de deformación para vigas en voladizo o vigas de un solo vano.
Al definir el apoyo de cálculo en la dirección correspondiente al inicio de la barra, al final de la barra y en los nudos intermedios, el programa reconoce automáticamente los segmentos y las longitudes de los segmentos con los que se relaciona la deformación admisible. También detecta automáticamente si se trata de una viga o un voladizo utilizando los apoyos de cálculo definidos. La asignación manual, como en las versiones anteriores (RFEM 5), ya no es necesaria.
La opción 'Longitudes definidas por el usuario' le permite modificar las longitudes de referencia en la tabla. La longitud del segmento correspondiente se utiliza siempre de forma predeterminada. Si la longitud de referencia se desvía de la longitud del segmento (por ejemplo, en el caso de barras curvas), se puede ajustar.

Se pueden ajustar varios parámetros de diseño de las secciones en la configuración del estado límite de servicio. Allí se puede controlar la condición de sección aplicada para el análisis de la deformación y el ancho de la fisura.
Para esto, se pueden activar las siguientes configuraciones:
- Estado fisurado calculado a partir de la carga asociada
- Estado fisurado determinado como envolvente a partir de todas las situaciones de proyecto de ELS
- Estado fisurado de la sección, independiente de la carga

Esta característica también contribuye a la visualización clara de sus resultados. Los planos de recorte son planos de intersección que puede colocar libremente en todo el modelo. Por lo tanto, la zona delante o detrás del plano se oculta en la visualización. De esta manera, puede mostrar de forma clara y sencilla los resultados en una intersección o un sólido, por ejemplo.

Los resultados de las tensiones en sólidos se pueden mostrar como puntos coloreados en los elementos finitos.
