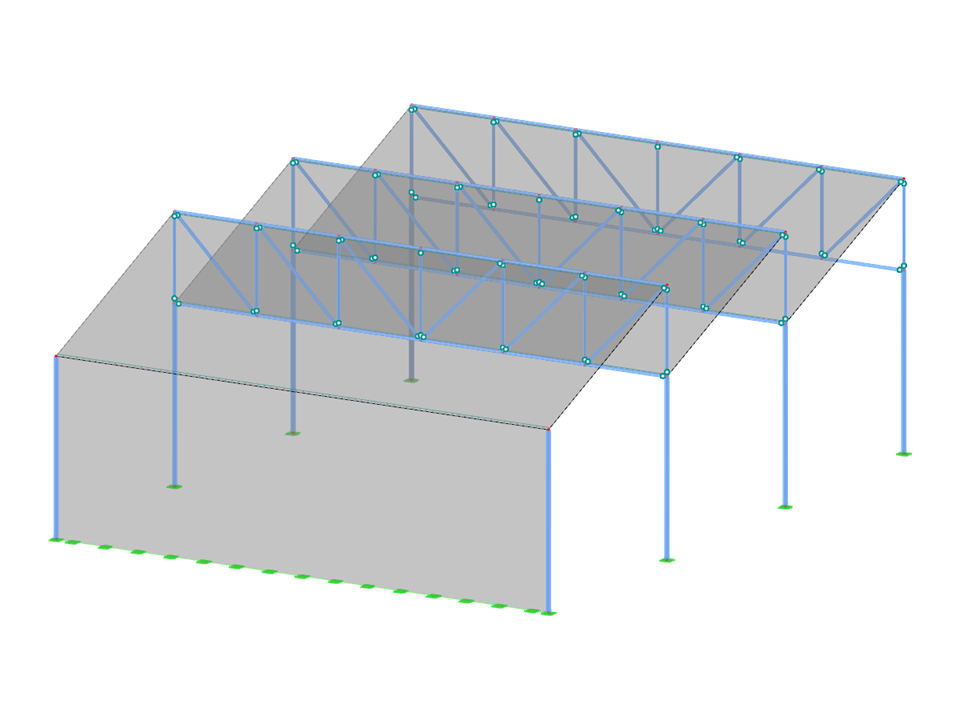

Planos de cubierta inclinada con ambos extremos apoyados
FTS001 | Planos de cubierta inclinada con ambos extremos apoyados
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 52 |
| Número de líneas | 91 |
| Número de barras | 83 |
| Número de superficies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 67.764 t |
| Dimensiones (métricas) | 12,000 x 6,000 x 15,000 m |
| Dimensiones (imperiales) | 39.37 x 19.69 x 49.21 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
