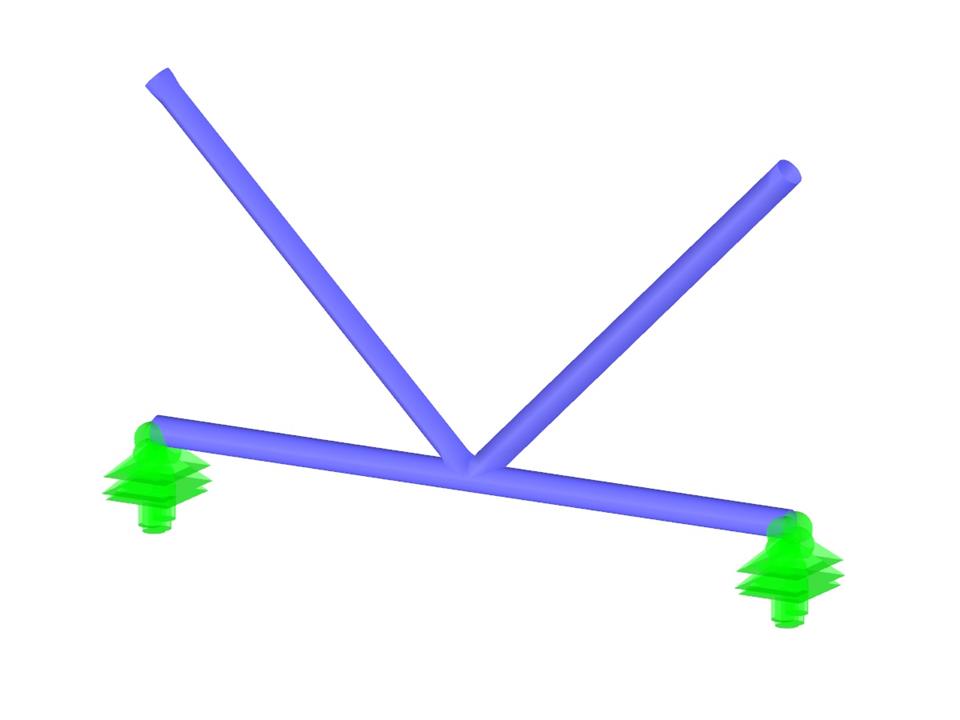

unión
Número de nudos | 11 |
Número de líneas | 17 |
Número de barras | 0 |
Número de superficies | 3 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.054 t |
Dimensiones (métricas) | 2,059 x 1,071 x 0,084 m |
Dimensiones (imperiales) | 6.76 x 3.51 x 0.28 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Los módulos adicionales RF-/JOINTS están equipados con una ventana gráfica que muestra todos los componentes estructurales de la conexión. Allí, puede usar las funciones del ratón conocidas de RFEM y RSTAB para hacer zoom, mover o girar la vista.
Beim Anschluss zugbeanspruchter Bauteile mit Schraubverbindungen muss die Querschnittsschwächung durch die Schraubenlöcher beim Tragfähigkeitsnachweis berücksichtigt werden. Im folgenden Beitrag wird beschrieben, wie der Nachweis der Zugtragfähigkeit nach DIN EN 1993-1-1 mit der Nettoquerschnittsfläche des Zugstabes im Zusatzmodul RF-/STAHL EC3 geführt werden kann.
En el módulo adicional RF-/HSS, es posible analizar uniones (conexiones) para nudos en donde se unan perfiles huecos. RF-/HSS realiza los cálculos del estado límite último según EN 1993-1-8:2005.
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Las clases de pernos dadas aquí son 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. La nota para esta tabla declara que el Anejo Nacional puede excluir algunas clases de pernos. Para el AN de Alemania, estas son las clases de perno 4.8, 5.8 y 6.8.
- Numerosos tipos de componentes, como placas base y extremas, angulares de alma, chapas de soporte, chapas de refuerzo, rigidizadores, cartelas o nervios para una entrada fácil de situaciones de conexión típicas
- Componentes básicos de aplicación universal (como placas, soldaduras, pernos, planos auxiliares) para modelar situaciones de conexión complejas
- Representación gráfica de la geometría de la conexión con actualización dinámica durante la entrada
- Amplia gama de formas de secciones: Secciones en I, secciones en U, angulares, secciones en T, secciones huecas, secciones armadas y secciones de paredes delgadas
- Biblioteca en el Centro de Dlubal con conexiones de plantillas de programas, así como plantillas definidas por el usuario
- Adaptación automática de la geometría de la conexión basada en la disposición relativa de los componentes entre sí, incluso en el caso de una edición posterior de los componentes estructurales
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
El componente "Placa base" le permite diseñar conexiones con placa base con anclajes empotrados. En este caso, se analizan las placas, soldaduras, anclajes y la interacción acero-hormigón.
En el cuadro de diálogo "Editar sección", puede mostrar las formas de pandeo del método de las bandas finitas (FSM) como un gráfico en 3D.
