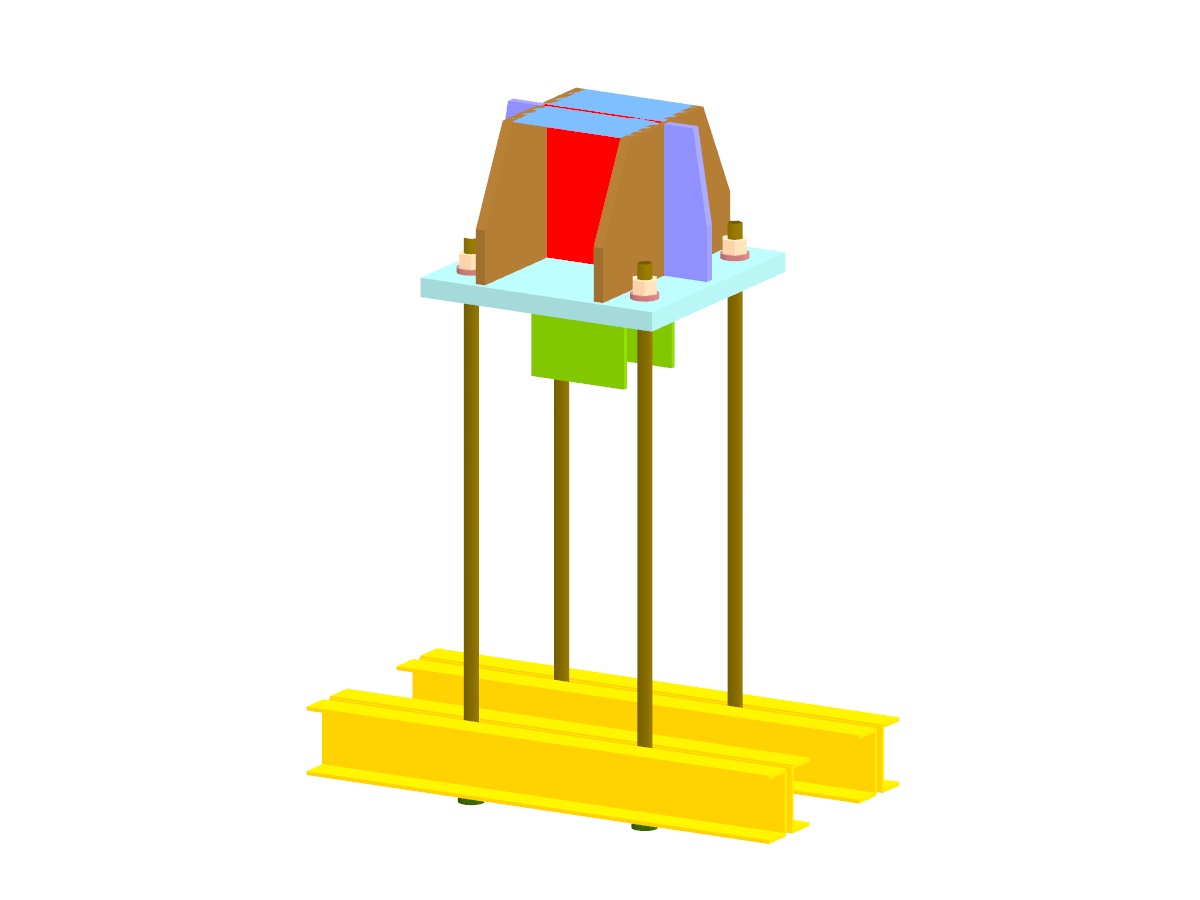

Base de la columna de la estructura de acero
| Número de nudos | 60 |
| Número de líneas | 61 |
| Número de barras | 0 |
| Número de superficies | 12 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0,556 t |
| Dimensiones (métricas) | 1,200 x 1,000 x 1,200 m |
| Dimensiones (imperiales) | 3.94 x 3.28 x 3.94 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
