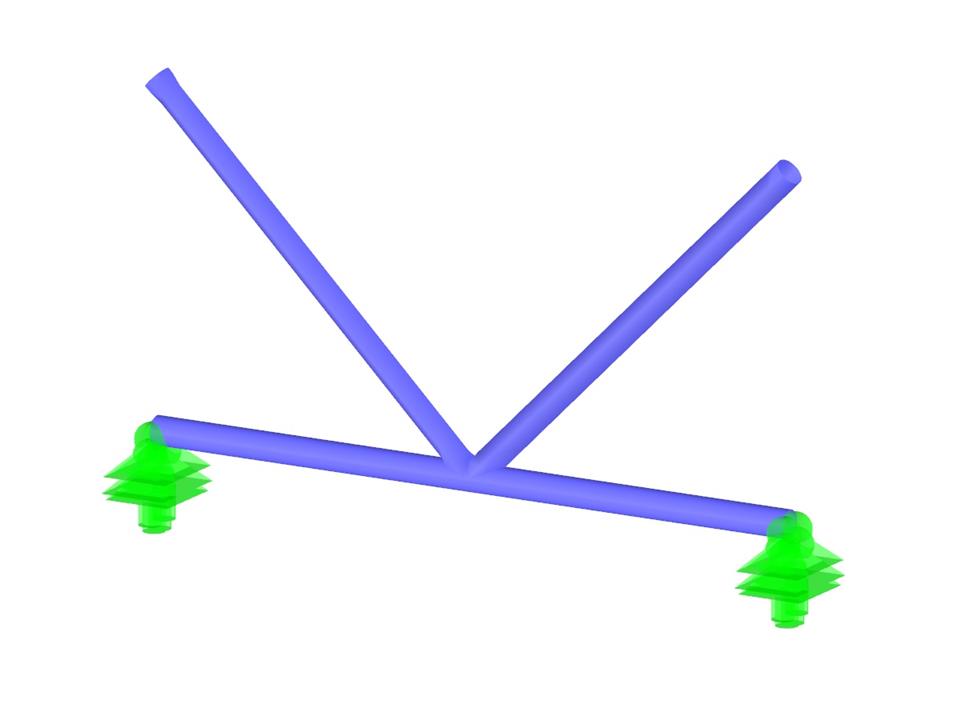

Spoj
Počet uzlů | 11 |
Počet linií | 17 |
Počet prutů | 0 |
Počet ploch | 3 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,054 t |
Rozměry (metrické) | 2,059 x 1,071 x 0,084 m |
Rozměry (imperiální) | 6.76 x 3.51 x 0.28 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Přídavné moduly RF-/JOINTS jsou vybaveny grafickým oknem, které zobrazuje všechny konstrukční prvky přípoje. V této grafice můžeme použít myš jako v programech RFEM a RSTAB pro přiblížení, posun nebo otáčení zobrazení.
Při spojování prvků namáhaných v tahu šroubovými spoji je třeba při posouzení únosnosti zohlednit oslabení průřezu vyvrtáním otvorů pro šrouby. V následujícím příspěvku popíšeme, jak lze v přídavném modulu RF-/STEEL EC3 provést posouzení únosnosti v tahu tahového prutu s oslabenou plochou průřezu podle EN 1993-1-1.
Pomocí přídavného modulu RF‑/HSS můžeme posuzovat spoje ve styčnících dutých průřezů. RF-/HSS provádí posouzení mezního stavu únosnosti podle EN 1993-1-8:2005.
V tabulce 3.1 normy EN 1993-1-8:2010-12 jsou stanoveny jmenovité hodnoty meze kluzu a meze pevnosti šroubů. Jakostní třídy šroubů jsou tu 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. V poznámce k této tabulce se uvádí, že národní příloha může vyloučit určité třídy šroubů. V případě německé NP se jedná o třídy šroubů 4.8, 5.8 a 6.8.
- Mnoho typů konstrukčních prvků, jako jsou patní a čelní desky, stojiny, úhelníky, styčníkové plechy, výztuhy, náběhy nebo žebra pro snadné zadání typických spojovacích situací
- Univerzálně použitelné základní komponenty (např. plechy, svary, šrouby, pomocné roviny) pro modelování složitých přípojových situací
- Grafické zobrazení geometrie spoje s dynamickou aktualizací během zadávání
- Široká škála tvarů průřezů: I-profily, U-profily, úhelníky, T-profily, duté profily, složené a tenkostěnné profily
- Databáze v Dlubal centru s připojeními šablon programů a uživatelsky zadanými šablonami
- Automatické přizpůsobení geometrie spoje na základě vzájemného uspořádání konstrukčních prvků - a to i v případě dodatečných úprav konstrukčních prvků
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
