EN 1993-1-8: 2010-12 umožňuje podle kap. 6.2.2 (6) uvažovat tření příslušným součinitelem tření pro posouzení únosnosti ve smyku. Pokud působí tlaková síla, lze vypočítanou únosnost ve tření porovnat s působící vodorovnou silou. Výběrem příslušné možnosti podle obrázku lze tento vliv zohlednit v modulu RF-/JOINTS Steel - Column Base.

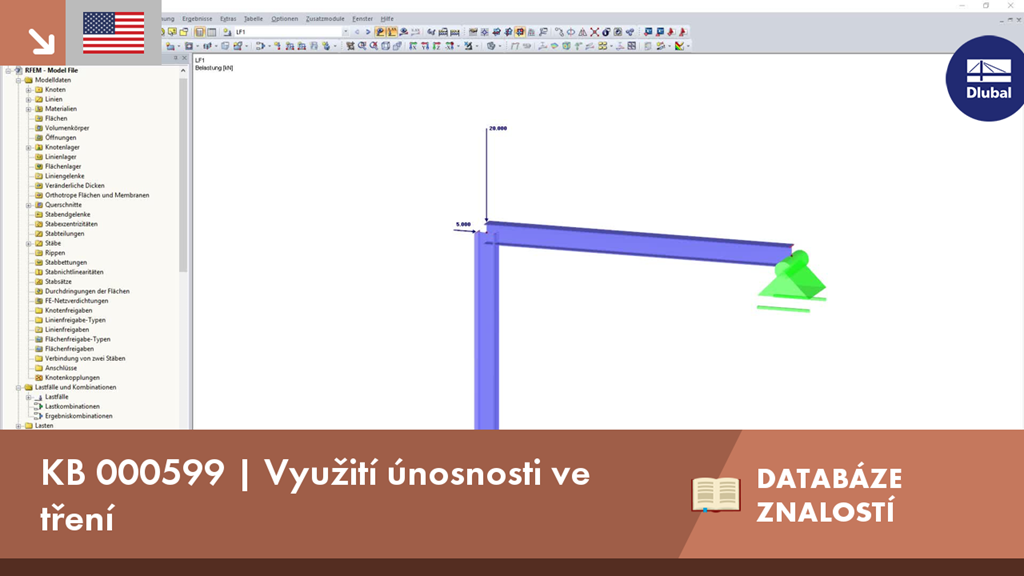

KB 000599 | Využití únosnosti ve tření
Odkazy
Máte nějaké otázky?
![Rám se základem se zohledněním vodorovného tření](/cs/webimage/014941/2952533/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
EN 1993-1-8: 2010-12 umožňuje podle kap. 6.2.2 (6) uvažovat tření příslušným součinitelem tření pro posouzení únosnosti ve smyku.
![Rám připevněný k základu pomocí kotevních šroubů](/cs/webimage/014960/2982134/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
V tabulce 3.1 normy EN 1993-1-8:2010-12 jsou stanoveny jmenovité hodnoty meze kluzu a meze pevnosti šroubů. Jakostní třídy šroubů jsou tu 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. V poznámce k této tabulce se uvádí, že národní příloha může vyloučit určité třídy šroubů. V případě německé NP se jedná o třídy šroubů 4.8, 5.8 a 6.8.
![Konstrukce a zatížení podle [1]](/cs/webimage/009455/2418876/01-cs-png.png?mw=512&hash=e7d3e1d11a665377136b558cdbc5692f4fd9f284)
V nabídce programů společnosti Dlubal Software najdeme řadu přídavných modulů, které umožňují posoudit spoje v ocelových a dřevěných konstrukcích. Přídavný modul RF‑/JOINTS Steel - Column Base slouží k posouzení patek kloubově uložených nebo vetknutých ocelových sloupů. Rozhodující úlohu pro hospodárný a bezpečný návrh patky sloupu má výběr upevnění, geometrie základu a materiálů.
