Selon la clause 6.2.2 (6) de l'EN 1993-1-8: 2010-12, vous pouvez appliquer le frottement à l'aide du coefficient de frottement pour calculer la capacité de cisaillement. S'il existe une force de compression agissante, la résistance au glissement calculée peut être définie sur la force horizontale appliquée. L'option appropriée permet de prendre en compte cette influence dans RF-/JOINTS Steel - Column Base.

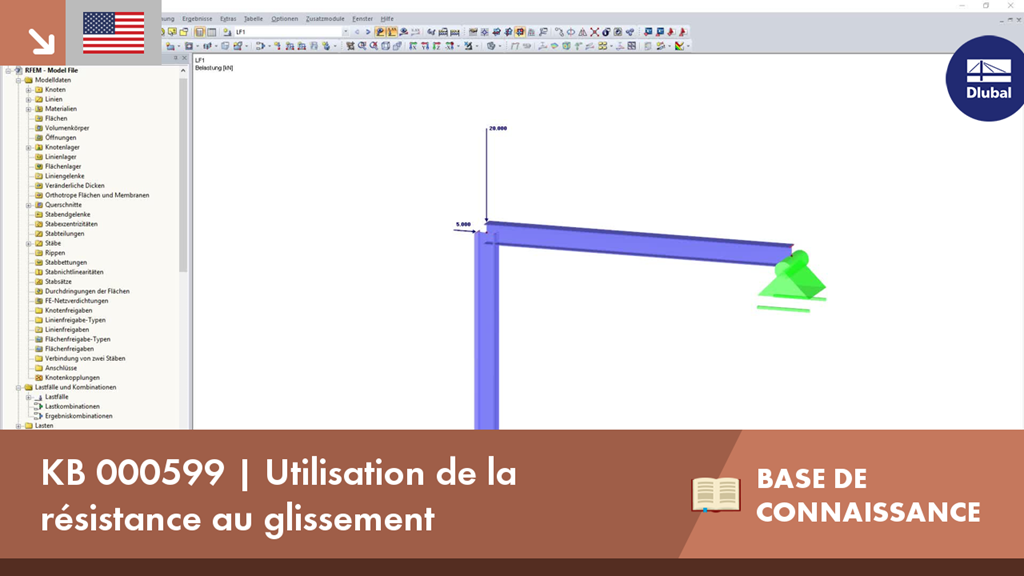

KB 000599 | Utilisation de la résistance au glissement
Liens
Avez-vous des questions ?
![Châssis avec fondation considérant le frottement horizontal](/fr/webimage/014941/2952533/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
Die EN 1993-1-8:2010-12 erlaubt nach Kap. 6.2.2 (6) den Ansatz der Reibung mittels Reibbeiwert für die Bemessung der Schubtragfähigkeit.
![Châssis avec fondation avec boulons d'ancrage](/fr/webimage/014960/2982134/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Die vorhandenen Schraubenklassen sind hier mit 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9 angegeben. Als Anmerkung wird genannt, dass der jeweilige Nationale Anhang bestimmte Schraubenklassen ausschließen darf. Für den NA von Deutschland sind dies die Schraubenklassen 4.8, 5.8 und 6.8.
![/JOINTS](/fr/webimage/009455/2418879/02-fr-png.png?mw=512&hash=e3407631debe5a6f72b5281b7945c4c36a3e0185)
La gamme de produits de Dlubal Software contient différents modules pour la vérification des assemblages en acier et en bois. So besteht im Modul RF-/JOINTS Stahl Stützenfuß die Möglichkeit, Fußpunkte von gelenkigen oder eingespannten Stahlstützen zu untersuchen. Für die wirtschaftliche und sichere Bemessung des Stützenfußes spielt die Auswahl der Befestigungsmittel, der Fundamentgeometrie und der Materialgüten eine entscheidende Rolle.
![ko 001875 | AISC 341-22 Vérification des barres de portiques résistants à la flexion dans RFEM 6](/fr/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
Les trois types de portiques résistants à la flexion (ordinaire, intermédiaire, spécial) sont disponibles dans le module complémentaire Vérification de l'acier de RFEM 6. Le résultat de l'analyse de sismicité selon l'AISC 341-22 est divisé en deux sections : les exigences pour les barres et les exigences pour les assemblages.
![Fonctionnalité 002820 | Déformation plastique limite pour les cordons de soudure](/fr/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Dans la configuration pour l'ELU de la vérification des assemblages acier, vous avez la possibilité de modifier la déformation plastique ultime des soudures.
![Composant « Platine de pied »](/fr/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Le composant « Platine » permet de vérifier des assemblages de platine avec des ancrages coulés. Les plaques, les cordons de soudures, les ancrages et l’interaction acier-béton sont analysés.
![Fonctionnalité 002807 | Affichage 3D des résultats FSM](/fr/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
La boîte de dialogue « Modifier la section » permet d'afficher les modes de flambement selon la méthode des bandes finies (FSM) comme graphique tridimensionnel.
![Vérification de l'acier | Vue d'ensemble de la vérification des systèmes de résistance aux forces sismiques](/fr/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- La vérification de cinq types de systèmes résistants aux forces sismiques (SFRS) comprend les portiques spéciaux résistants à la flexion (SMF), les portiques intermédiaires résistants à la flexion (IMF), les portiques ordinaires résistants à la flexion (OMF), les portiques à contreventement concentrique ordinaire (OCBF) et les portiques à contreventement concentrique spéciaux (SCBF )
- Vérification de la ductilité des rapports largeur-épaisseur pour les âmes et les semelles
- Calcul de la résistance et de la rigidité requises pour le contreventement de stabilité des poutres
- Calcul de l'espacement maximal pour le contreventement de stabilité des poutres
- Calcul de la résistance requise aux emplacements des articulations pour le contreventement de stabilité des poutres
- Calcul de la résistance requise du poteau avec l'option permettant de négliger tous les moments fléchissants, le cisaillement et la torsion pour l'état limite de sur-résistance
- Vérification des rapports d'élancement des poteaux et des contreventements
