Secondo la clausola 6.2.2 (6) della EN 1993-1-8: 2010-12, è possibile applicare l'attrito utilizzando il coefficiente di attrito per progettare la capacità di taglio. Se è presente una forza di compressione agente, la resistenza allo scorrimento calcolata può essere impostata sulla forza orizzontale applicata. Utilizzando l'opzione appropriata, è possibile tenere conto di questa influenza in RF-/JOINTS Steel - Column Base.

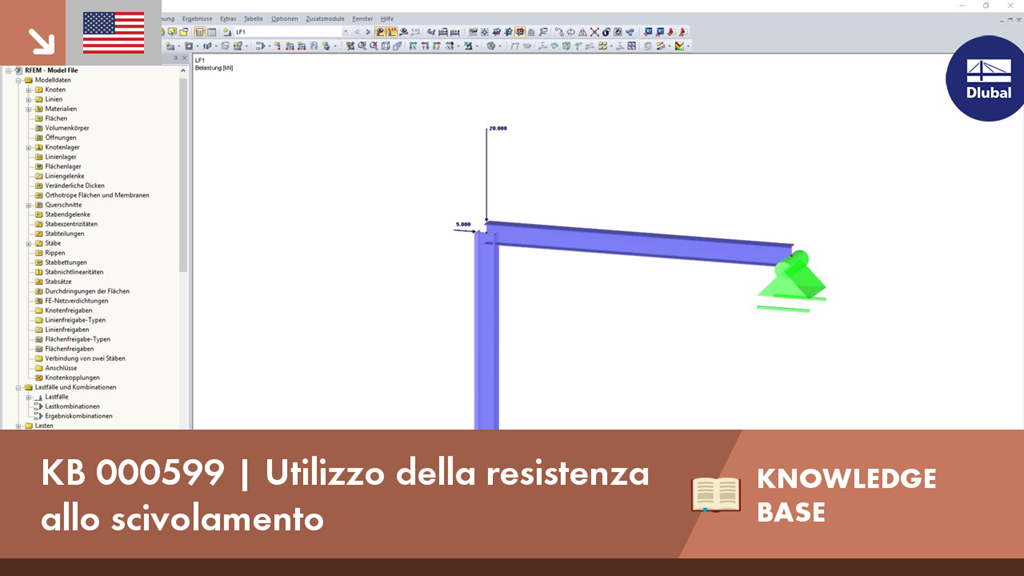

KB 000599 | Utilizzo della resistenza allo scivolamento
Link
Hai delle domande?
![Telaio con fondazione considerando l'attrito orizzontale](/it/webimage/014941/2952533/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
Die EN 1993-1-8:2010-12 erlaubt nach Kap. 6.2.2 (6) den Ansatz der Reibung mittels Reibbeiwert für die Bemessung der Schubtragfähigkeit.
![Telaio con fondazione con tirafondi](/it/webimage/014960/2982134/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Die vorhandenen Schraubenklassen sind hier mit 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9 angegeben. Als Anmerkung wird genannt, dass der jeweilige Nationale Anhang bestimmte Schraubenklassen ausschließen darf. Für den NA von Deutschland sind dies die Schraubenklassen 4.8, 5.8 und 6.8.
![Finestra '3.1 Progettazione - Riepilogo' con dettagli dell'ancoraggio estraibile](/it/webimage/009455/2418880/06-de-png.png?mw=512&hash=2e81038d8121980dba2b8bc98dcb0cebed568176)
La gamma di prodotti di Dlubal Software contiene vari moduli per la progettazione di collegamenti in acciaio e legno. So besteht im Modul RF-/JOINTS Stahl Stützenfuß die Möglichkeit, Fußpunkte von gelenkigen oder eingespannten Stahlstützen zu untersuchen. Für die wirtschaftliche und sichere Bemessung des Stützenfußes spielt die Auswahl der Befestigungsmittel, der Fundamentgeometrie und der Materialgüten eine entscheidende Rolle.
