Según la cláusula 6.2.2(6) de EN 1993-1-8:2010-12, puede aplicar la fricción mediante el coeficiente de fricción o de rozamiento para calcular la capacidad a cortante. Si hay una esfuerzo de compresión actuante, la resistencia a fricción calculada se puede configurar en relación al esfuerzo horizontal aplicado. Al utilizar la opción de selección correspondiente, puede tener en cuenta esta influencia en RF‑/JOINTS Steel - Column Base.

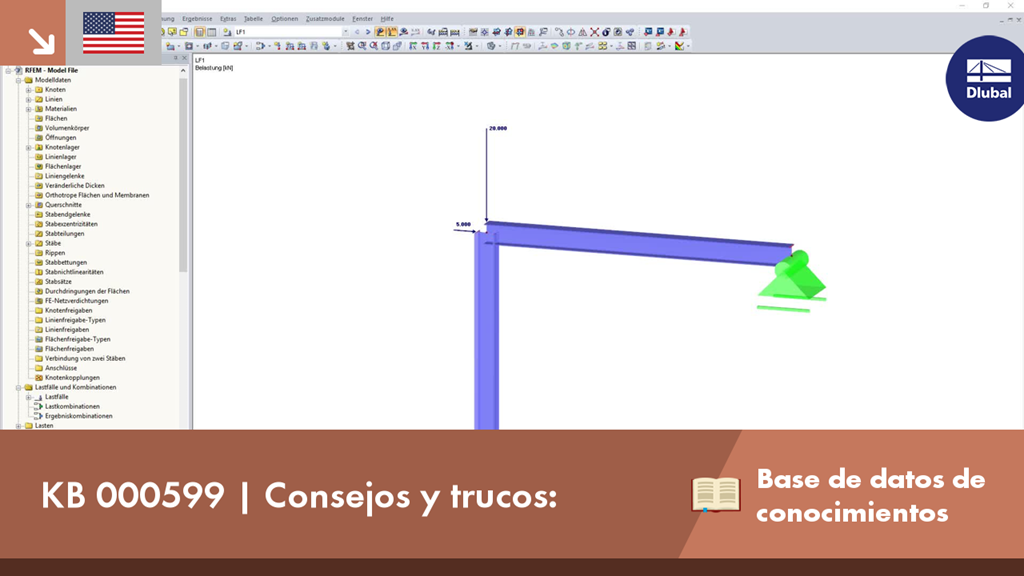

KB 000599 | Consejos y trucos:
Enlaces
¿Tiene alguna pregunta?
![Pórtico con cimentación considerando la fricción horizontal](/es/webimage/014941/2952533/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
Según la cláusula 6.2.2(6) de EN 1993-1-8:2010-12, puede aplicar la fricción mediante el coeficiente de fricción o de rozamiento para calcular la capacidad a cortante.
![Estructura con cimentación con pernos de anclaje](/es/webimage/014960/2982134/RFEM_-_Model_File.png?mw=512&hash=a613143c8ab9ea966fc9ae6ebd4b37efbf4cd317)
In Tabelle 3.1 der EN 1993-1-8:2010-12 sind die Nennwerte der Streckgrenze beziehungsweise die Zugfestigkeit von Schrauben definiert. Las clases de pernos dadas aquí son 4.6, 4.8, 5.6, 5.8, 6.8, 8.8, 10.9. La nota para esta tabla declara que el Anejo Nacional puede excluir algunas clases de pernos. Para el AN de Alemania, estas son las clases de perno 4.8, 5.8 y 6.8.
![Ventana '3.1 Diseño - Resumen' que incluye detalles de la extracción del ancla](/es/webimage/009455/2418878/06-de-png.png?mw=512&hash=2e81038d8121980dba2b8bc98dcb0cebed568176)
La gama de productos de Dlubal Software contiene varios módulos para el cálculo de conexiones de acero y madera. So besteht im Modul RF-/JOINTS Stahl Stützenfuß die Möglichkeit, Fußpunkte von gelenkigen oder eingespannten Stahlstützen zu untersuchen. Für die wirtschaftliche und sichere Bemessung des Stützenfußes spielt die Auswahl der Befestigungsmittel, der Fundamentgeometrie und der Materialgüten eine entscheidende Rolle.
![Modelo de elementos finitos de una conexión de acero](/es/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Este artículo establece un paralelo entre la generación de una malla de elementos finitos (EF) para objetos separados usando la opción "Malla independiente preferida" y la generación de la malla sin usar dicha opción.
![Característica 002820 | Deformación plástica límite para soldaduras](/es/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
En la configuración del estado límite último para el cálculo de uniones de acero, tiene la opción de modificar la deformación plástica última para las soldaduras.
![Componente "Placa base"](/es/webimage/050345/3937623/Componente_Placa_base.png?mw=512&hash=971d7e0d9255d678d2c64dbbf666c7973c529010)
El componente "Placa base" le permite diseñar conexiones con placa base con anclajes empotrados. En este caso, se analizan las placas, soldaduras, anclajes y la interacción acero-hormigón.
![Característica 002807 | Visualización en 3D de los resultados del método de las bandas finitas (FSM)](/es/webimage/049281/3885885/1_es.png?mw=512&hash=3b8e346e6eb04551da1439ecf42d1cf049a8dc4d)
En el cuadro de diálogo "Editar sección", puede mostrar las formas de pandeo del método de las bandas finitas (FSM) como un gráfico en 3D.
![Cálculo de acero | Descripción general del diseño del sistema resistente a la fuerza sísmica](/es/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- El diseño de cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS) incluye un pórtico especial (SMF), un pórtico intermedio (IMF), un pórtico ordinario (OMF), un pórtico ordinario arriostrado concéntricamente (OCBF) y un pórtico especial arriostrado concéntricamente (SCBF )
- Comprobación de ductilidad de las relaciones anchura-espesor para almas y alas
- Cálculo de la resistencia y rigidez requeridas para el arriostramiento de estabilidad de vigas
- Cálculo de la separación máxima para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria en posiciones de articulación para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria del pilar con la opción de omitir todos los momentos flectores, cortante y torsión para el estado límite de reserva de resistencia
- Comprobación de diseño de relaciones de esbeltez de pilares y arriostramientos
