Dipl.-Ing. (FH) Andreas Hörold
12-08-2020

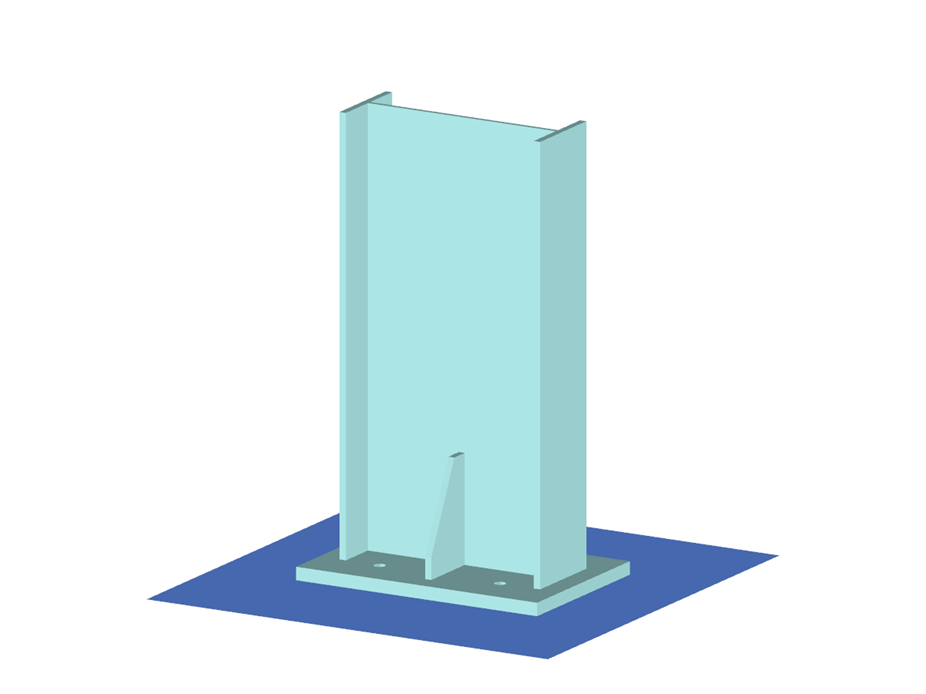

Placa base
  • Descripción
  • Reseñas (0)
placa base
Total
0 de 5 estrellas
Esta página tiene 0 valoraciones de usuarios.
5 estrellas
4 estrellas
3 estrellas
2 estrellas
1 estrella
(0)
0 de 5 estrellas
5 estrellas 0
4 estrellas 0
3 estrellas 0
2 estrellas 0
1 estrella 0

Placa base

Número de nudos 90
Número de líneas 111
Número de barras 1
Número de superficies 53
Número de sólidos 8
Número de casos de carga 1
Número de combinaciones de carga 0
Número de combinaciones de resultados 0
Peso completo 1.397 t
Dimensiones (métricas) 1,000 x 1,030 x 1,000 m
Dimensiones (imperiales) 3.28 x 3.38 x 3.28 feet

Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
