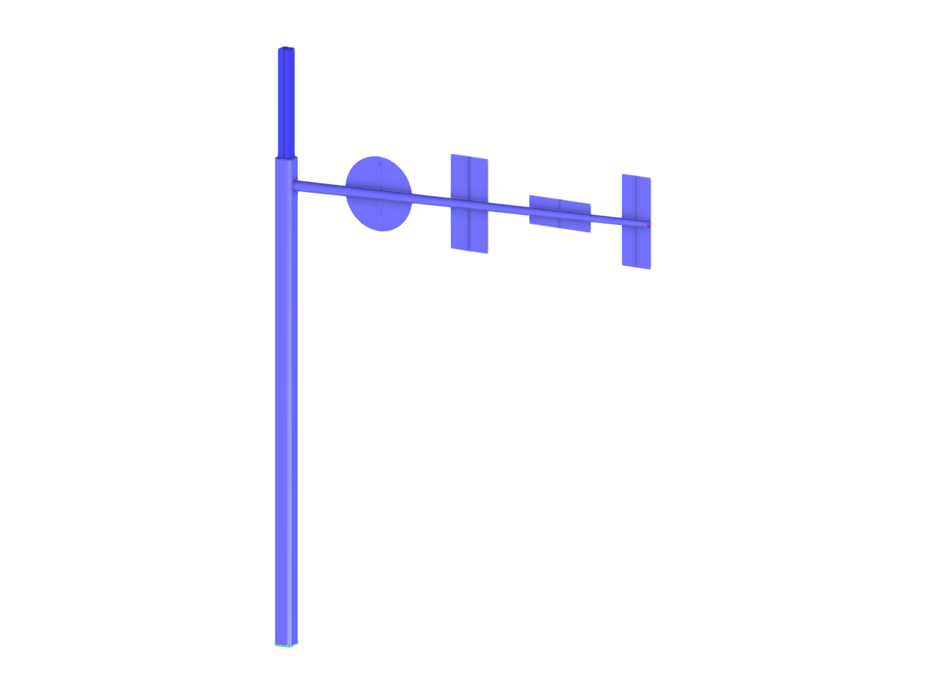

Estructura en voladizo de alumbrado público de acero sin agujero en el pilar. El pilar sin un agujero está soportando un gran momento de torsión pero no dará como resultado una gran tensión.
Señal de alumbrado
Número de nudos | 51 |
Número de líneas | 64 |
Número de barras | 43 |
Número de superficies | 4 |
Número de sólidos | 0 |
Número de casos de carga | 3 |
Número de combinaciones de carga | 3 |
Número de combinaciones de resultados | 0 |
Peso completo | 0.548 t |
Dimensiones (métricas) | 0,050 x 8,820 x 5,996 m |
Dimensiones (imperiales) | 0.16 x 28.94 x 19.67 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
