In einem Modell mit Flächenlagern konvergiert die Berechnung nicht bzw. es ergeben sich sehr große Verformungen und unplausible Spannungen. Was sind die Gründe hierfür?

Q: In einem Modell mit Flächenlagern konvergiert die Berechnung nicht bzw. es ergeben sich sehr große Verformungen und unplausible Spannungen. Was sind die Gründe hierfür?

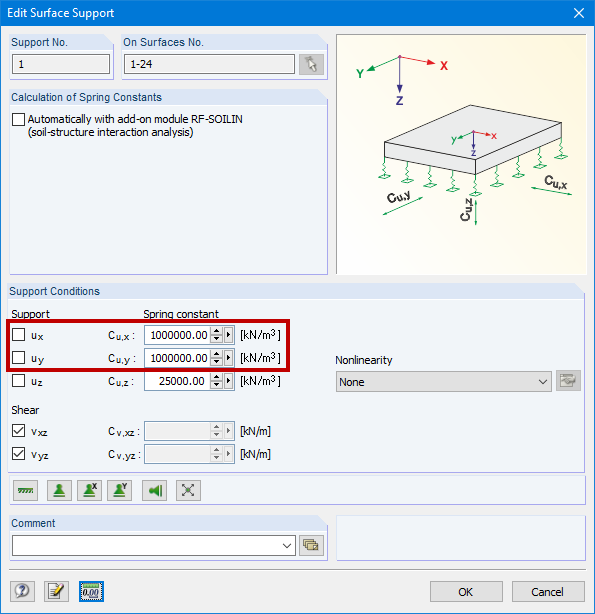

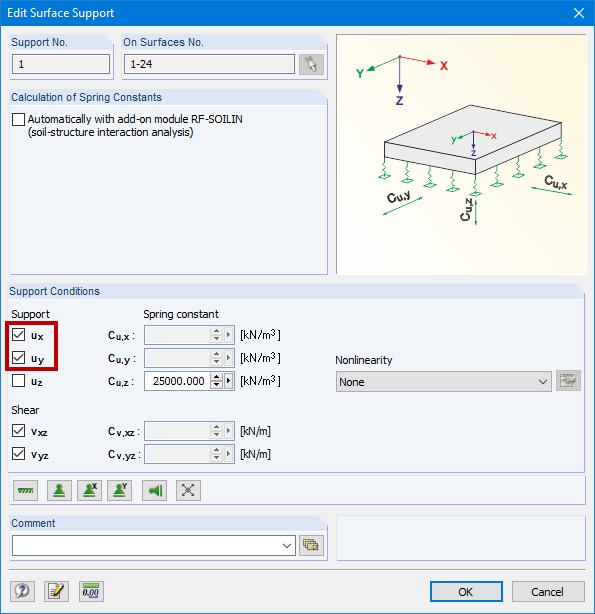

Die Definition der Flächenlager sollte so realitätsgetreu wie möglich sein. Die Erfahrung zeigt, dass der Gleichungslöser damit am effektivsten arbeitet. Oft werden zur Vereinfachungen Freiheitsgrade als "fest" definiert. Dies kann jedoch große Auswirkungen auf die Gesamtsteifigkeitsmatrix haben und numerische Probleme verursachen (siehe Bild 01).Besser ist es hier mit Federn zu arbeiten, um die numerischen Probleme zu umgehen. Oft genügt bereits die Definition von sehr steifen Federn (siehe Bild 02). Selbiges gilt auch für die Bettung senkrecht zur Fläche. Hierfür finden Sie weitere Informationen in &#91;1&#93; sowie in den Links unterhalb dieser FAQ.

Question

In einem Modell mit Fl&#228;chenlagern konvergiert die Berechnung nicht bzw. es ergeben sich sehr gro&#223;e Verformungen und unplausible Spannungen. Was sind die Gr&#252;nde hierf&#252;r?

Accepted Answer

Die Definition der Fl&#228;chenlager sollte so realit&#228;tsgetreu wie m&#246;glich sein. Die Erfahrung zeigt, dass der Gleichungsl&#246;ser damit am effektivsten arbeitet. Oft werden zur Vereinfachungen Freiheitsgrade als "fest" definiert. Dies kann jedoch gro&#223;e Auswirkungen auf die Gesamtsteifigkeitsmatrix haben und numerische Probleme verursachen (siehe Bild 01).Besser ist es hier mit Federn zu arbeiten, um die numerischen Probleme zu umgehen. Oft gen&#252;gt bereits die Definition von sehr steifen Federn (siehe Bild 02). Selbiges gilt auch f&#252;r die Bettung senkrecht zur Fl&#228;che. Hierf&#252;r finden Sie weitere Informationen in &#91;1&#93; sowie in den Links unterhalb dieser FAQ.

Optimale Definition von Flächenlagern in RFEM und RSTAB
