Dans un modèle avec des appuis surfaciques, le calcul ne converge pas ou obtient de très grandes déformations et des contraintes peu plausibles. Pourquoi ?

Q: Dans un modèle avec des appuis surfaciques, le calcul ne converge pas ou obtient de très grandes déformations et des contraintes peu plausibles. Pourquoi ?

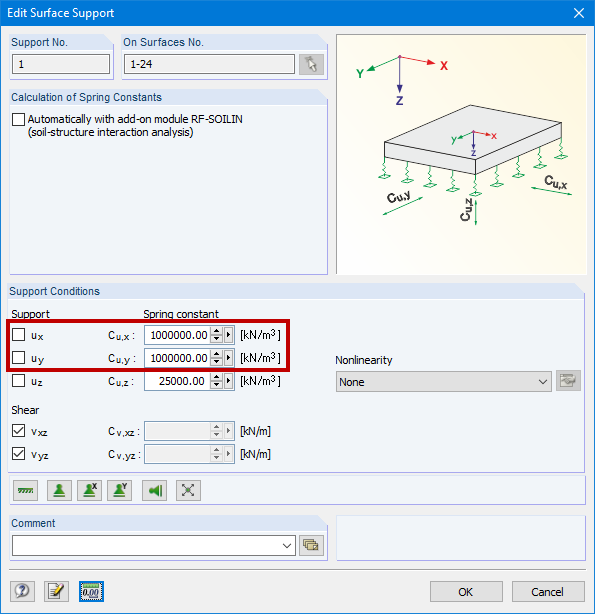

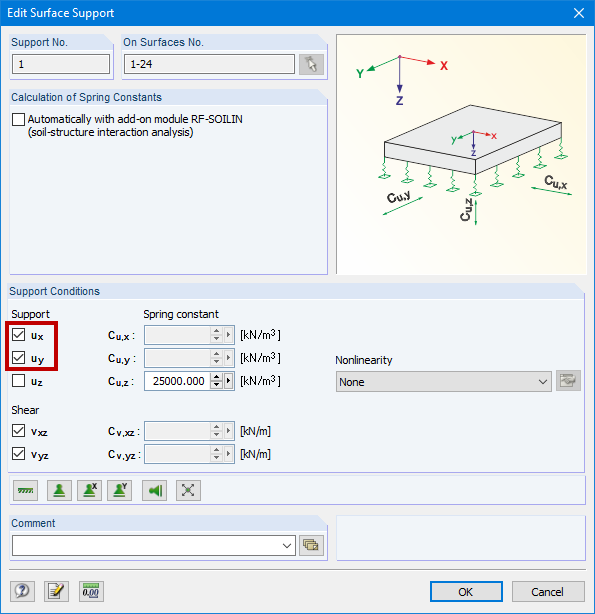

La définition des appuis surfaciques doit être aussi réaliste que possible. L'expérience montre que le solveur d'équations fonctionne alors de manière optimale. Pour simplifier la tâche, les degrés de liberté sont souvent définis comme « fixes ». Cependant, cela peut avoir un impact important sur la matrice de rigidité globale et causer des problèmes numériques (voir la Figure 01).Il est préférable d'utiliser des ressorts afin d'éviter de tels problèmes. Il suffit souvent de définir des ressorts très rigides (voir la Figure 02). Il en va de même pour les fondations perpendiculaires à la surface. Plus d'informations sont disponibles dans [1] et via les liens suivant cette FAQ.

Question

Dans un mod&#232;le avec des appuis surfaciques, le calcul ne converge pas ou obtient de tr&#232;s grandes d&#233;formations et des contraintes peu plausibles. Pourquoi ?

Accepted Answer

La d&#233;finition des appuis surfaciques doit &#234;tre aussi r&#233;aliste que possible. L'exp&#233;rience montre que le solveur d'&#233;quations fonctionne alors de mani&#232;re optimale. Pour simplifier la t&#226;che, les degr&#233;s de libert&#233; sont souvent d&#233;finis comme &#171; fixes &#187;. Cependant, cela peut avoir un impact important sur la matrice de rigidit&#233; globale et causer des probl&#232;mes num&#233;riques (voir la Figure 01).Il est pr&#233;f&#233;rable d'utiliser des ressorts afin d'&#233;viter de tels probl&#232;mes. Il suffit souvent de d&#233;finir des ressorts tr&#232;s rigides (voir la Figure 02). Il en va de m&#234;me pour les fondations perpendiculaires &#224; la surface. Plus d'informations sont disponibles dans [1] et via les liens suivant cette FAQ.
